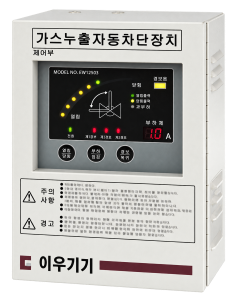

핵심 요약 EW12503 플랜트용 초대형 가스누설차단장치 제어부
EW12503 모델은 125A, 150A, 200A, 250A 초대형 배관에 사용되는 가스차단기를 제어하는 고전압 3회선 컨트롤러입니다. 일반 제어부와 달리 DC 90V의 초고출력 전원을 공급하여 무거운 대형 밸브를 확실하게 작동시킵니다. 디지털 전류계와 과부하 차단 기능을 통해 대규모 산업 단지 및 플랜트의 가스 안전 시스템을 완벽하게 제어합니다.
|
제어부 제품 사양 |
| 항 목 | 규 격 |
| 모델명 | EW12503 |
| 사용 관경 | 125A, 150A, 200A, 250A |
| 소비 전력 | 부하시 150W, 평상시 10W (고출력 구동) |
| 경보 입력 | DC 5V ~ DC 15V 3채널 제어 |
| 작동 출력 | DC 90V (초대형 밸브용 초고전압 출력) |
| 상태 표시 | 열림(황색), 닫힘(녹색), 과부하(적색) LED |
| 전류 모니터링 | Digital 2Digit (7-Segment LED) 부하계 탑재 |
| 안전 장치 | 과부하 2.3A 이상 5초 경과 시 즉시 출력 차단 |
| 크기 (WxHxD) | 190 x 260 x 121mm (대용량 외함) |
| 중 량 | 4454g (플랜트용 고중량 헤비듀티 설계) |
|
제어부 작동 계통도 |
가스누설 경보·차단 작동 계통도
EW12503 3회선 제어부
가스누설 감지 → 경보 수신·출력 → 제어부 차단 출력 → 가스밸브 차단
01가스누설 감지

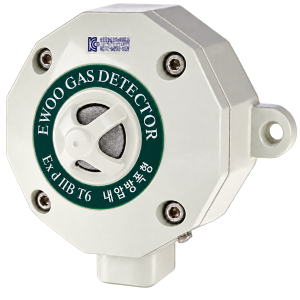

가스누설경보기
가스누설 신호 검출
수신기와 3P 연결
가스누설 감지가스누설 신호 전달
02경보 수신·출력

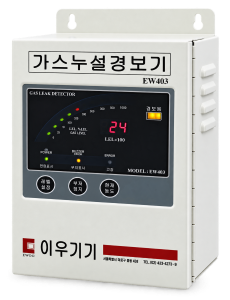

가스누설 경보 수신기
누설경보 및 출력
AC 220 V
가스누설 시 부저 경보DC 신호 출력NO · NC · COM 작동
03차단 신호 출력
가스누설경보차단장치

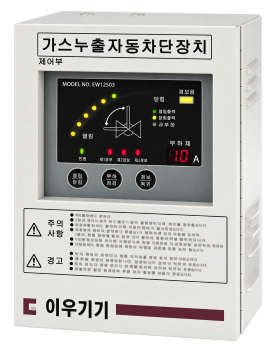

EW12503 3회선
AC 220 V
신호램프 점등 · 부저 출력닫힘램프 점멸가스차단밸브 닫힘 출력
04가스밸브 차단
가스누설경보차단장치
적용 관경별 차단부

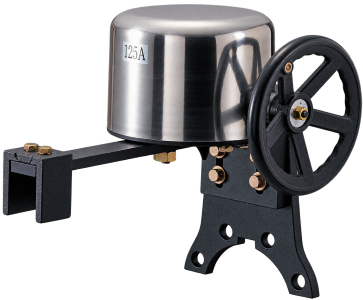

ASV 125A · 150A

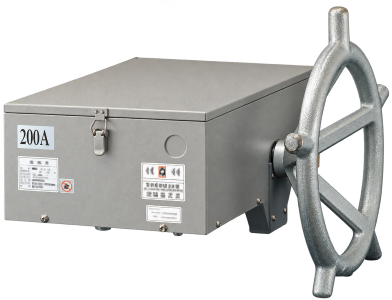

ASV 200A · 250A
제어부의 DC 출력으로 동작
가스밸브 차단
연결 배선감지기–수신기 3P · 이후 각 구간 2P
전원 공급수신기·제어부 각각 AC 220 V
EW12503 입력 DC 5V ~ DC 15V · 3채널
차단부 출력 DC 90V
첨부 도면에 따른 연결 예시이며, 차단부는 ASV 125A·150A와 ASV 200A·250A 두 종류로 표시했습니다.
