Open Path 가스감지기

안전의 가치
열정과 의지... 혁신적인 기업 [주]유한테크

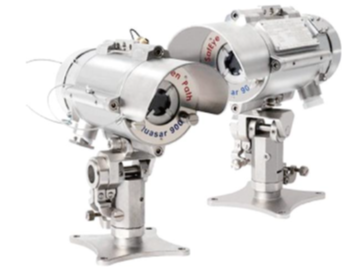

MODEL: SafEye Qusasar 900

SafEye Qusasar 900.png

측정 대상 가스

Hydrocarbon etc... (이외의 가스감지기는 문의)

특 징

• 최소한의 간섭 - 햇빛이나 플레어 스택, 아크용접, 빛과 같은 방사선에 영향을 받지 않음

• 전천후 성능 - 고성능 제논 램프는 다양한 기상변화(비, 안개, 눈, 태양복사, 아크용접, 스택플레어)와 진동의 영향으로부터 보상시켜 줌

• 광학렌즈는 가혹한 기상조건에서 렌즈 위의 눈, 얼음, 물방울이 형성되는 것을 막기위해 자동온도 조절 장치로 가열됨

• 데이터저장 - 내부 데이터 장치로 이전 100개의 이벤트에 대한 자세한 기록을 저장함

• 칼리브레이션 - 최대 3개의 가스에 대해 칼리브레이션 가능함

• 각 감지기는 메탄, 프로판, 에틸린에 대한 칼리브레이션 값을 제공하여 사용자가 선택할 수 있으므로 가스를 이용하여 칼리브레이션이 필요 없음

• 간편한 정렬 및 시운전 - 특별한 훈련이나 기술이 없이 한사람이 쉽게 정렬할 수 있으며, 눈으로 보며 정렬시킨 후 망원경을 이용하여 최적의 정렬을 수행함

제품 사양

항 목	규 격
GENERAL SPECIFCATIONS
Detected Gas	C1-C8
Response Time	3 sec
Immunity to False Alarm	Not influenced by solar radiation, hydrocarbon flames and other external IR radiation sources
Sensitivity Range	• 0-5 LEL.m Methane and Propane • 0-8 LEL.m Ethylene
Spectral Response	2.0 – 3.0 ㎛
Displacement/ Misalignment Tolerance	±0.5º
Drift	±7.5% of the reading or ±4% of the full scale (whichever is greater)
Minimum Detectable Level	0.15 LEL.m
Temperature Range	-67℉(-55℃) to 149℉(65℃)
Humidity	Up to 95% non-condensing (withstands up to 100% RH for short periods)
Heated Optics	To eliminate condensation and icing on the window
Warranty	• Safety system -3 years • Flash source bulb – 10 years
ELECTRICAL SPECIFICATIONS
Power Supply	24V DC nominal (18-32V DC)
Power Consumption	Detector: 250mA (300mA Peak)
(peak includes heated optics)	Source 250mA (300mA Peak)
Warm Up Time	30 sec for transmitter and receiver
Electrical Connection (specify)	2 x ¾” – 14NPT conduits or 2 x M25 x 1.5mm ISO
Electrical Input Protection	Per MIL – STD - 1275B
Electromagnetic Compatibility	EMI/RFI protected per EN50270
OUTPUTS - INTERFACES
0-20mA Current Output	• Sink (source option) configuration • Maximum load: 500 ohm at 18-32V DC, Misalignment: 2.5mA • Gas reading: 4-20Ma, Obscuration/beam block: 2mA • Normal, zero reading: 4mA, Zero calibration mode: 1mA • Maintenance cal: 3mA, Fault: 0mA
RS-485 Interface –Modbus Com patible	RS-485 input/output provides complete data information to a PC and receives control commands from the PC or handheld unit
HART	HART communications on 0-20mA analog current (FSK) – used for maintenance and asset management
Visual Status Indicator	3 color LED: Green – Power on, Yellow – Fault, Red - Alarm
MECHANICAL SPECIFICATIONS
Hazardous Area Approval	ATEX / IECEx approved per Ex d e ib[ib Gb] llB + H2 T4 Gb
Mounting	Stainless Steel 316L with electro polish finish
Dimensions	Detector 4”x4.6”x6.18” (101.6x117x157 mm)
Weight	• Detector (St.): 6.1 lb (2.8 kg) • Detector, aliminium: 2.8 lb (1.4 kg) • Tilt mount: 2.2 lb (1.0 kg)
Environmental Standards	Meets MIL-STD-810C for Humidity, Salt & Fog, Vibration, Mechanical Shock, High Temp, Low Temp
Water and Dus	P66 and IP67 per EN60529, NEMA 250 6P
APPROVALS
Hazardous Area	• ATEX and IECEx Ex ll 2 GD, • Ex de llC (Ta -55℃ to + 75℃), Ex de IIC (Ta -55℃ to + 85℃) • Ex tD A21 IP66/X7 T 95℃, Ex tD A21 IP66/X7 T 105℃ • FM/FMX Class I Div. 1, Groups B, C & D, Class ll/lll Div. 1, Groups- E, F&G
Performance	• EN54-10 (VdS Pending) • FM3260
Reliability (designed to meet)	IEC61508 – SIL2 (TUV)

옵 션


HAND-HELD DIAGNOSTIC KIT Certified I.S. (Eexia) for Use in the hazardous area and connects to I.S. Port on 900.	HART HAND-HELD DIAGNOSTIC UNIT Certified I.S. (Eexia) for Use in the hazardous area and connects to I.S. Port on 900.	MINI LAPTOP KIT Preloaded with Spectrex Software. For use in Safe area only. Connects, for Convenience, to port on 900 or RS 485 terminals.

액세사리


Alignment Telescope Magnetic Mode Selector Function Check Filters (2) Set of Socket keys for access to units		Sunshade(SUS), Tilt Mount Pole Mount (U-Bolt, 5 inch)
