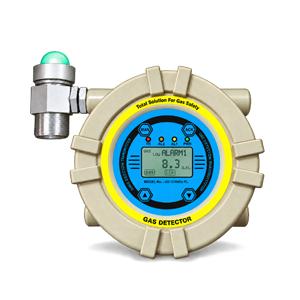

Name: 현장지시형 가연성 가스감지기
Brand: 유한테크
SKU: GD-2000EX-FL

제품소개

가연성 가스감지기

[주]유한테크

💡제품 요약 (Product Summary)

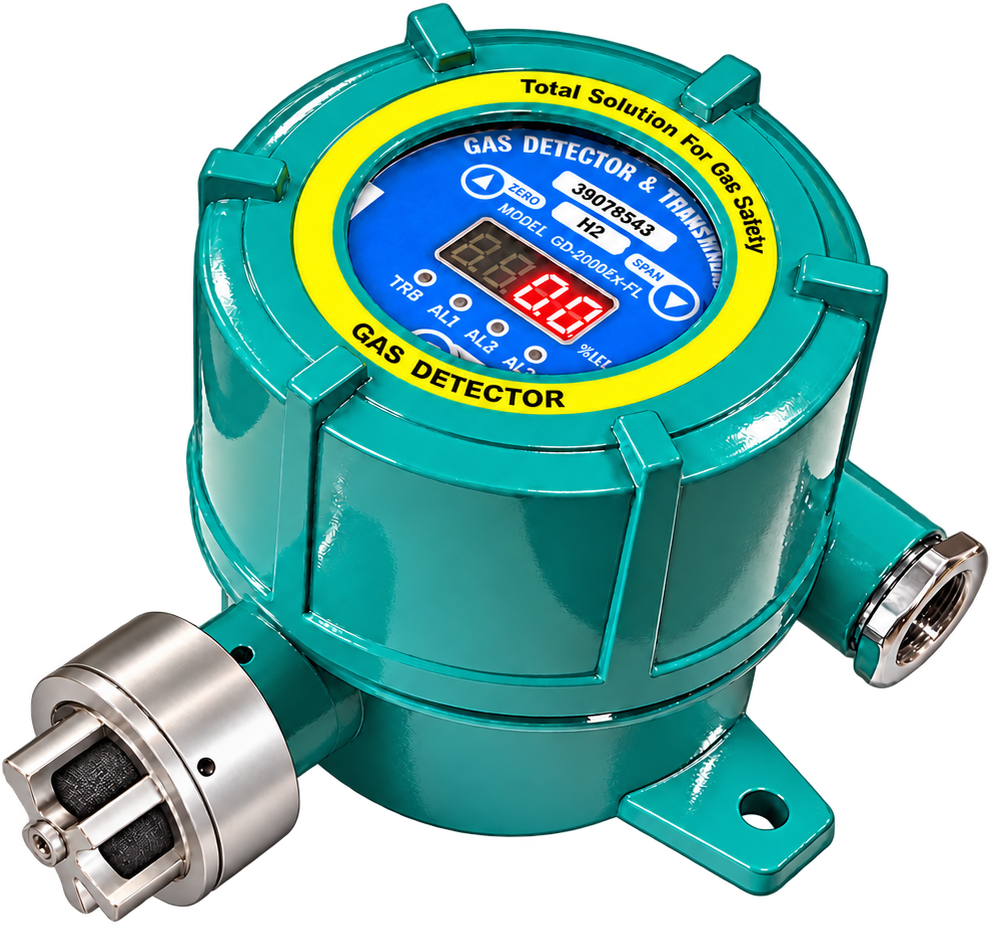

GD-2000Ex-FL은 가스 농도를 현장에서 디지털로 확인할 수 있는 현장지시형 방폭 가연성 가스감지기입니다. 대상 가스와 측정범위에 맞춰 접촉연소·열선형 반도체·열전도 센서를 선정합니다. 마그네틱 바로 설정·교정하며, 4–20 mA DC 표준 출력과 경보·고장 릴레이 출력 및 RS-485 Modbus 옵션을 제공합니다.

디지털 현장 농도 표시 | Ex d IIC T6 | IP66

측정 대상 가스

GD-2000Ex-FL은 가연성 가스를 감지하며, 대상 가스와 측정범위에 맞춰 센서를 선정합니다.
가연성 가스 감지 (모든 가스를 동시에 측정하는 제품은 아닙니다.)

※ 주문 시 대상 가스, 측정범위, 센서 방식, 출력 옵션과 설치 조건을 알려주십시오.

주요 특징 (Features)

가연성 가스 감지 및 현장 농도 표시

• 현장 지시형 내압방폭 구조의 가연성 가스감지기

• 측정 형태: 대기 확산식

• 방폭·보호등급 표기: Ex d IIC T6 / IP66

대상 가스에 맞는 센서 구성

• 접촉연소 / 열선형 반도체 / 열전도 방식

• 대상 가스와 측정범위에 맞춰 센서 선정

안전하고 편리한 사용

• 디지털 현장 농도 표시

• 4–20 mA DC 표준 출력 / 경보·고장 릴레이 출력 (옵션)

• RS-485 Modbus 통신 (옵션)

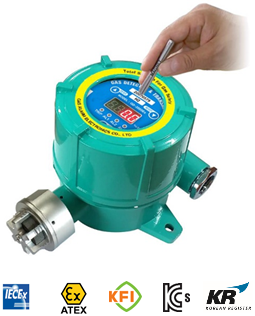

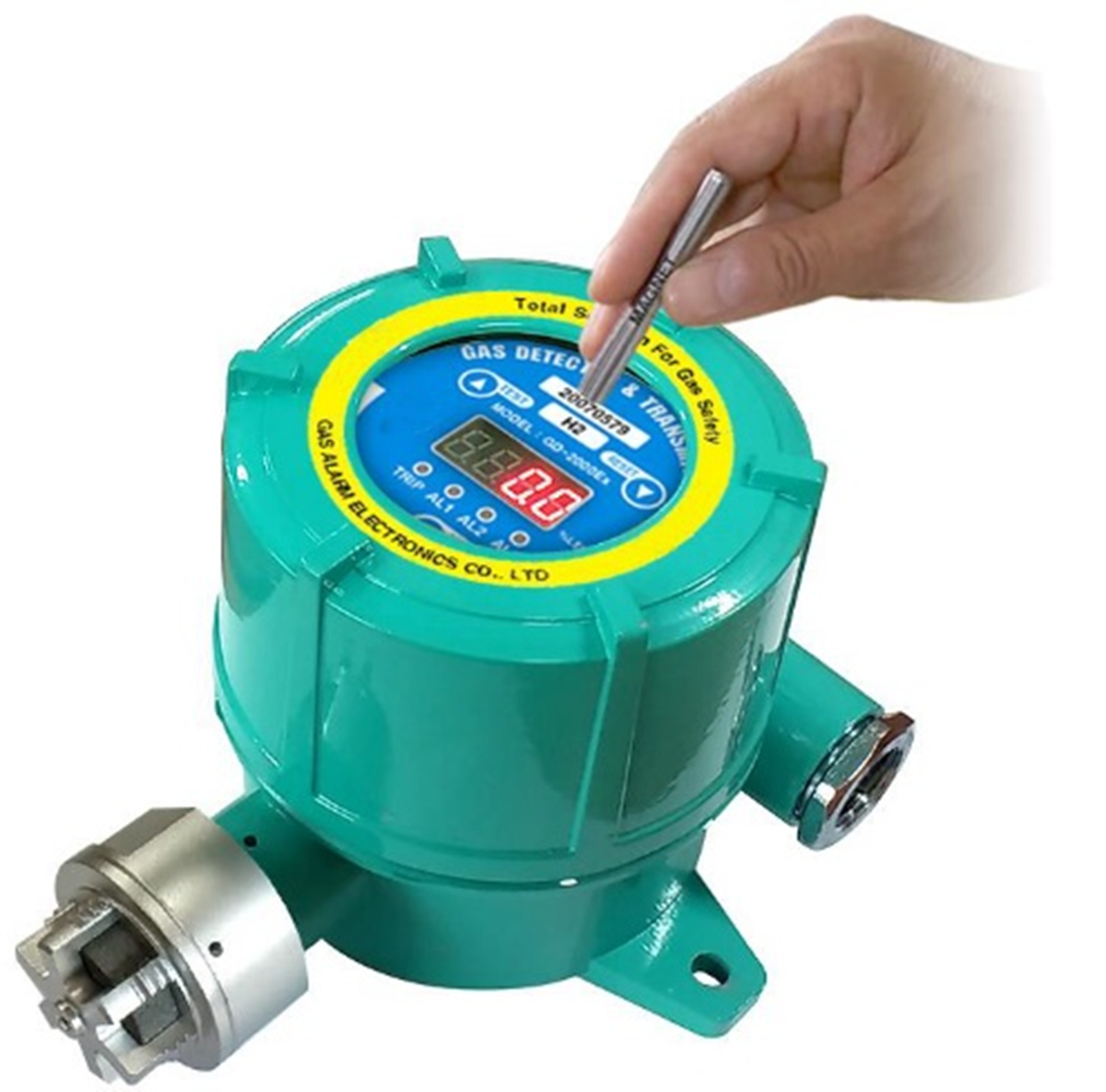

• 마그네틱 바를 이용한 설정·교정

• RF 무선 구성 (옵션)

전원 및 설치 구성

• 사용 전원: DC 24 V 정격 / DC 18–31 V

• 알루미늄 합금 본체 / 스테인리스 옵션

• G 3/4 표준 전선 인입부 / 벽면·덕트·2인치 파이프 설치

다양한 ACCESSORIES (Option)

• 센서 분리형, 삽입형, 더스트 필터, 경광등·부저, 방우 커버, 스플래시 가드, 포집 콘, 케이블 글랜드, RF 무선

제품 사양 (Specification)

항 목	규 격
모 델 명	GD-2000Ex-FL (현장 지시형 내압방폭 가연성 가스감지기)
측정 가스	가연성 가스 ※ 대상 가스에 맞는 센서로 구성하며, 모든 가스를 동시에 측정하는 제품은 아닙니다.
측정 방식	접촉연소 / 열선형 반도체 / 열전도
측정 형태	대기 확산식 (Diffusion Type)
측정 범위	0-100 %LEL / 0-100 %vol / 0-2,000 ppm ※ 측정 범위는 센서 및 대상 가스에 따라 선택하며, 모든 범위가 모든 가스에 적용되지는 않습니다.
측정값 표시	디지털 현장 농도 표시
설정·교정	마그네틱 바를 이용한 설정·교정
정 확 도	측정값의 ±3%
90% 응답시간	20초 이내 ※ 대상 가스·센서 및 시험 조건에 따라 달라질 수 있습니다.
작동 온도	-20 ~ +50 °C ※ 센서 및 방폭 적용 조건에 따라 사용 범위가 제한될 수 있습니다.
작동 습도	5 ~ 95 %RH (비응축)
표준 출력	4-20 mA DC
선택 출력	경보·고장 릴레이 출력 / RS-485 Modbus (옵션)
현장 경보	경광등·부저 (옵션)
전 원	DC 24 V 정격 / DC 18-31 V
전원·신호 케이블	전원·4-20 mA: CVVS 또는 CVVSB 1.25 mm² × 3선 (접지 별도) ※ 단자 결선 및 옵션 배선은 공급 사양에 맞는 결선도에 따라 연결하십시오.
아날로그 전송 거리	1.5 mm² 케이블 기준 최대 2.5 km ※ 적용 거리는 전원·배선·부하 조건에 따라 달라집니다.
RS-485 배선·거리	전용 통신 케이블 1페어 / 최대 1 km (옵션) ※ 적용 거리는 전원·배선·부하 조건에 따라 달라집니다.
무선 통신	RF 무선 통신 (옵션)

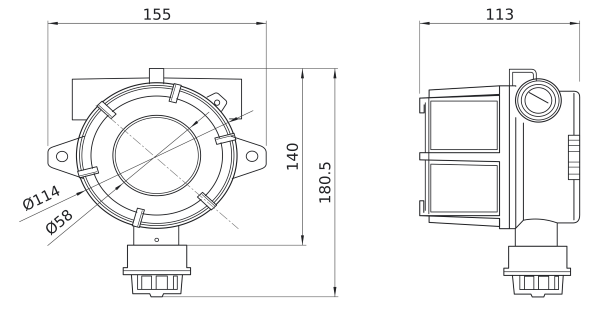

외형 치수	폭 155 × 높이 180.5 × 깊이 113 mm
전선 인입부	G 3/4 표준
재 질	알루미늄 합금 / 스테인리스 옵션
방폭·보호등급 표기	Ex d IIC T6 / IP66
설치 방식	벽면·덕트·2인치 파이프 설치
