Name: 디지털 기록계
Brand: 유한테크
SKU: R9600

제품소개

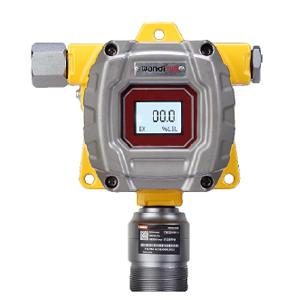

복합 가스감지기

[주]유한테크

■ [제품 핵심 요약] R9600 가스감지기 연동 디지털 기록계

R9600은 가스감지기와 완벽하게 호환되는 고성능 디지털 기록계(Paperless Recorder)입니다. 최대 18채널의 데이터를 실시간으로 수집하고 저장하는 스마트 데이터로거로, USB 자동 백업과 RS485 통신을 지원합니다. 컴팩트한 사이즈에 강력한 모니터링 기능을 담아 산업 현장의 가스 농도 및 환경 데이터를 효율적으로 관리할 수 있습니다.

가스감지기 연동 데이터로거 | 18채널 연동

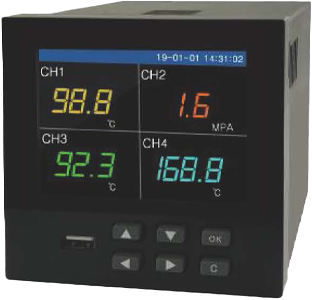

R9600 디지털 기록계 가스감지기 데이터로거 제품 정면 사진

가장 작지만 가장 강력한 성능,
다채널 정보를 기록하고 모니터링하는 차세대 디지털 기록계(Data Logger)입니다.

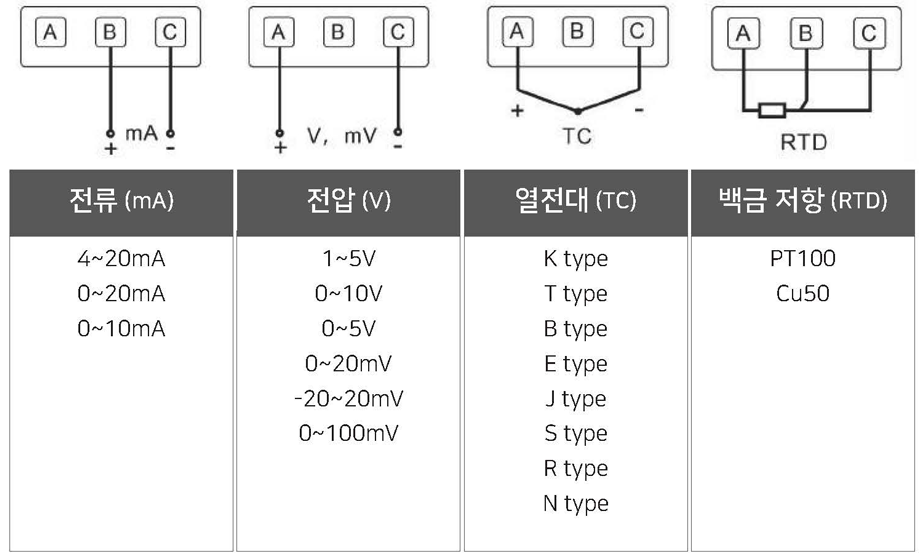

01. 최대 18채널 입력 지원

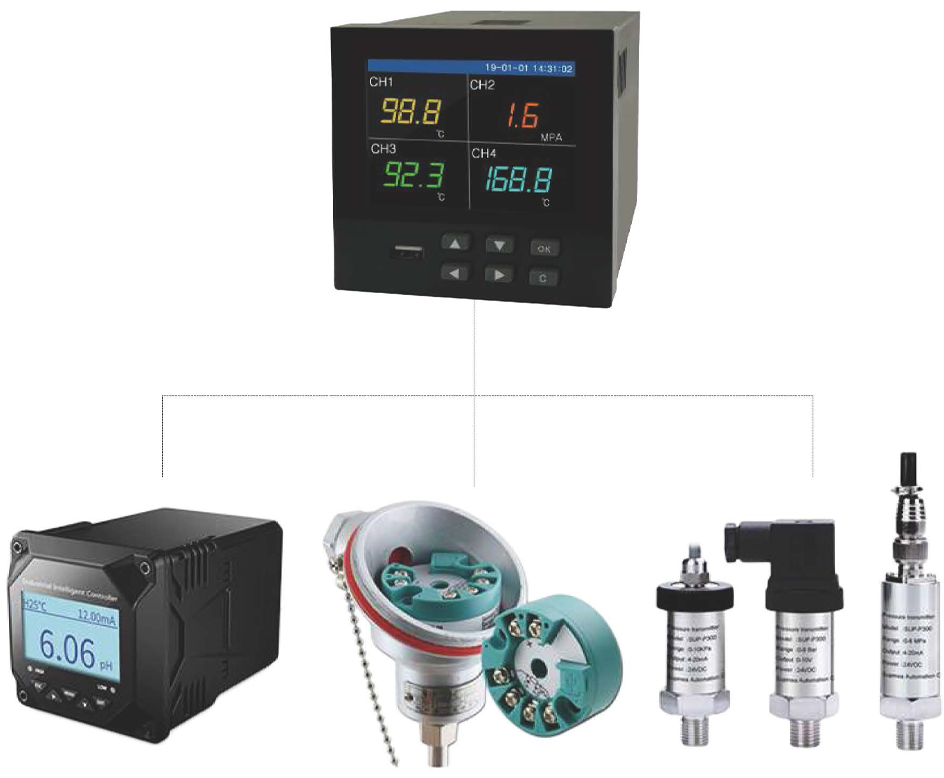

가스감지기, 온도센서 등 다양한 장비와 연결하여 최대 18채널 데이터 입력이 가능합니다.

02. 안전한 USB 데이터 자동 백업

기록계에 저장된 데이터를 USB 메모리를 통해 간편하게 추출하고 보관할 수 있습니다.

• Daily Backup: 매일 새벽 2시, USB로 데이터 자동 백업 기능 지원
• 대용량 저장: 16GB 메모리 사용 시 수년간의 방대한 데이터 저장 가능

03. 다양한 모니터링 디스플레이

사용자 환경에 맞춰 최적화된 데이터 화면 구성을 제공합니다.

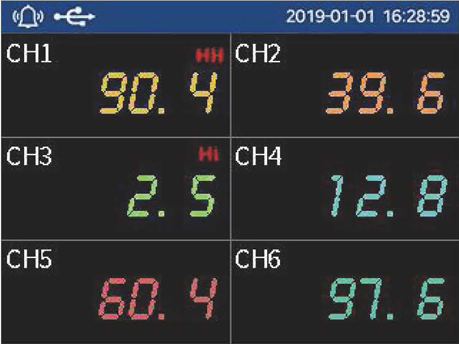

• 디지털 상세 화면	• 디지털 다채널 화면

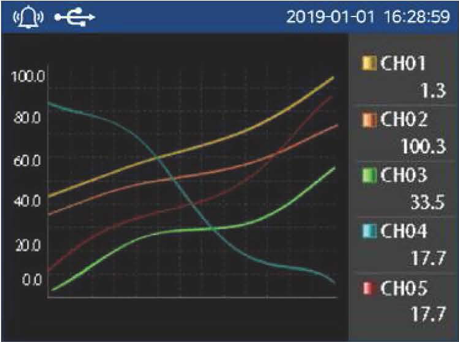

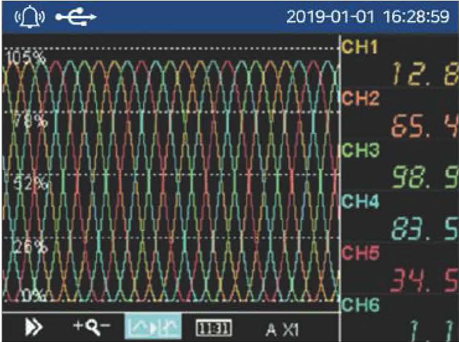

• 리얼타임 트렌드	• 히스토리 트렌드

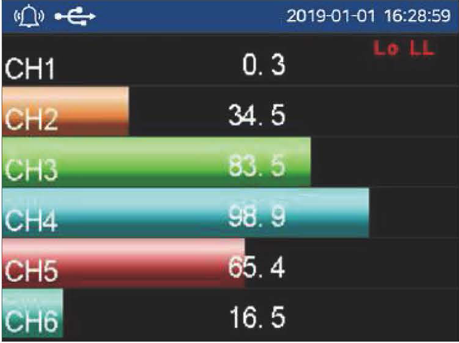

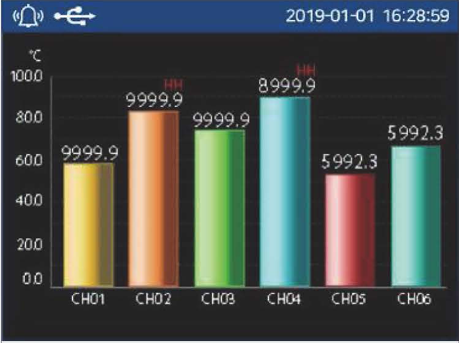

• 바 그래프 (수직)	• 바 그래프 (수평)

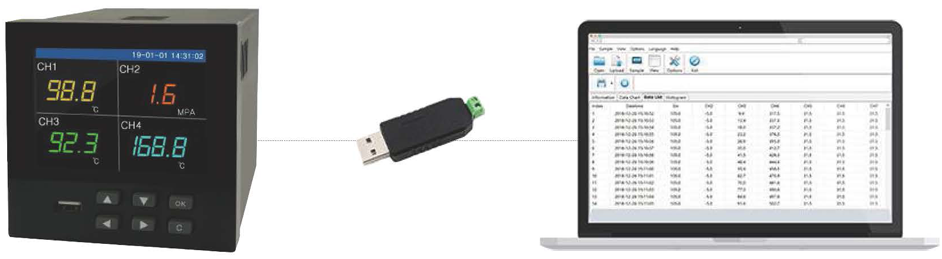

04. PC 연동 전용 관리 소프트웨어

RS485 통신을 통해 원거리 PC에서도 실시간 모니터링 및 데이터 분석이 가능합니다.

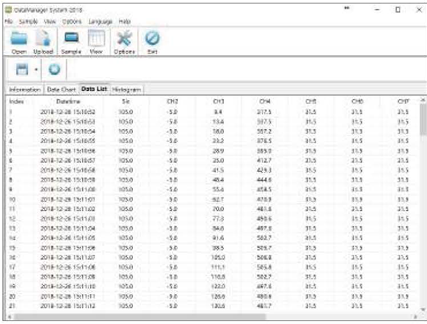

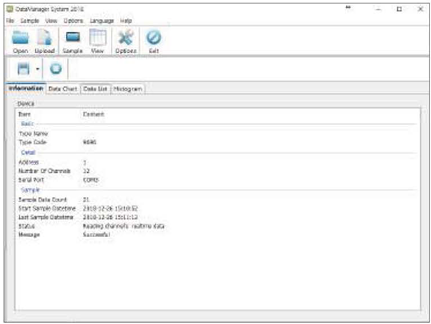

• 정보 리스트	• 차트 분석

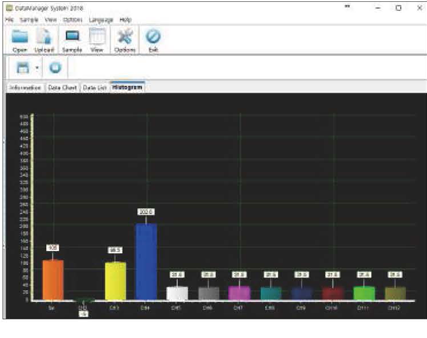

• 그래프 보기	• 바 그래프 보기

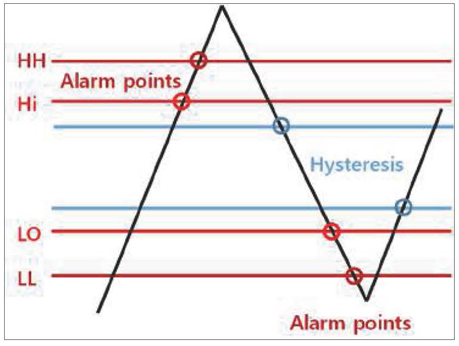

05. 스마트 2단계 알람 설정

가스 누출 등 위험 상황 대비를 위해 1차(HI/LO) 및 2차(HH/LL) 알람을 개별 설정할 수 있습니다.


• 알람 설정 화면	• 상/하한 임계값 설정

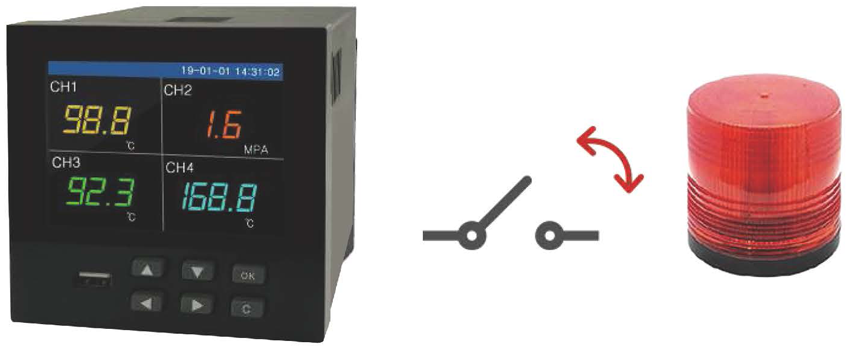

06. 4채널 Relay 제어 출력

설정된 알람 값에 따라 4개의 Relay 스위치로 경광등, 환기팬 등 외부 장치의 On/Off 제어가 가능합니다.

07. 가스감지기 전용 24V 전원 출력

별도의 SMPS 없이 트랜스미터(가스감지기 등) 구동을 위한 DC 24V (150mA) 전원 출력을 자체 지원합니다.

R9600 제품 상세 사양

항 목	규 격 (Specification)
모 델 명	R9600
제품명	디지털 기록계 (Paperless Recorder) R9600
입력 채널	4, 6, 12, 18 Ch (옵션 선택)
저장 주기	1초 ~ 60분 설정 가능 (측정 주기: 1초)
전원 공급	AC 176~264V (47~63Hz)
Relay 출력	4Ch Relay, 250Vac (2A)
센서 전원	DC 24V (150mA) - 가스감지기 구동용
통신 프로토콜	RS485 (Modbus RTU)
인터페이스	USB Port (데이터 백업용)
디스플레이	3.5인치 TFT Color LCD (320x240 pixels)
내장 메모리	48MB (12Ch, 10초 주기 저장 시 약 74일 분량)
크기/무게	96(W)x96(H)x96(D)mm / 0.37kg
도면 (사이즈)	패널 컷팅 사이즈: 92x92mm
