Name: 1채널 바그래프형 가스 경보 제어 수신기
Brand: 유한테크
SKU: GC-9600RX-N

제품소개

싱글채널 경보 제어 수신기

[주]유한테크

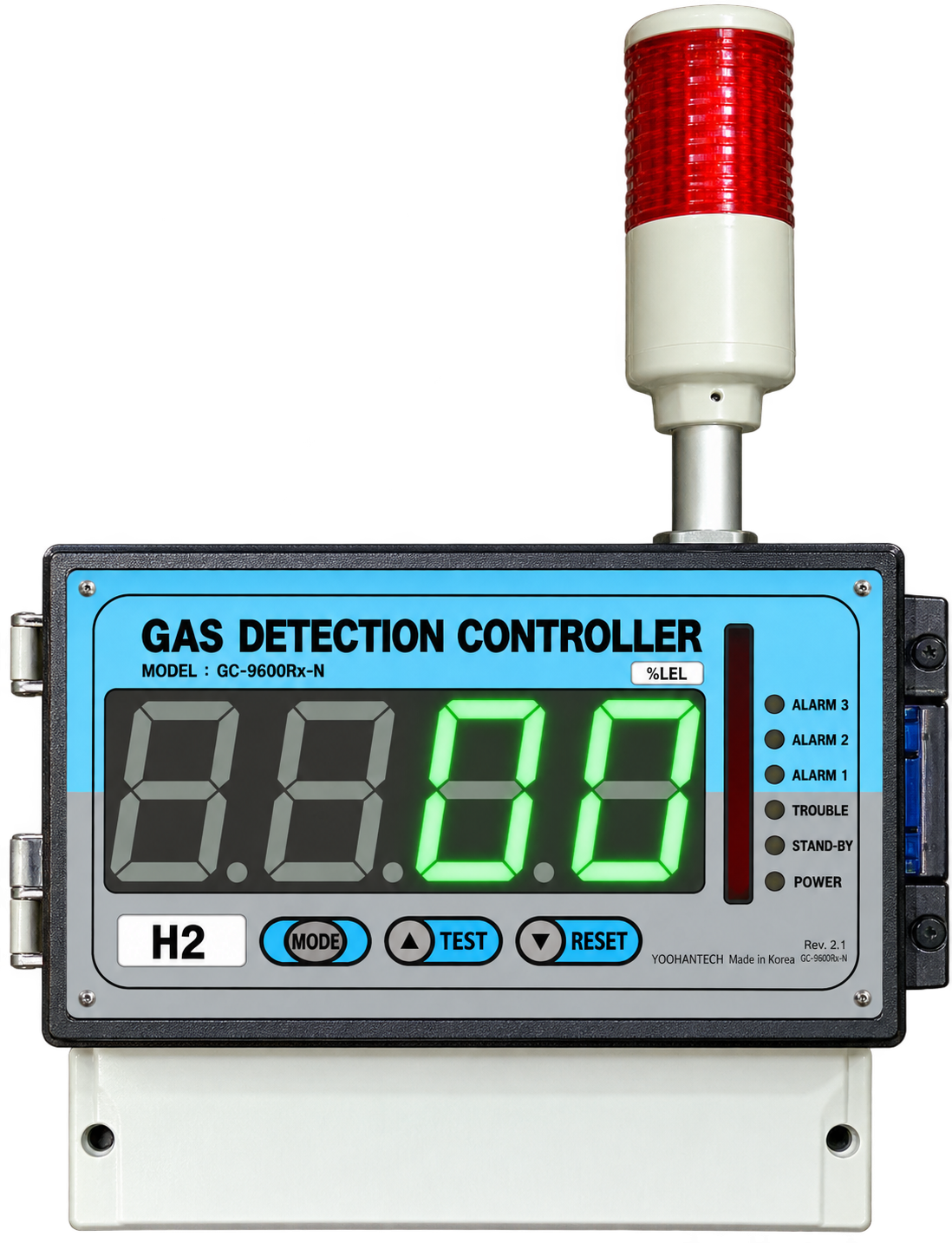

가스감지기 수신반 GC-9600Rx-N 제품 요약

GC-9600Rx-N은 방진/방수(IP-66) 기능을 갖춘 바그래프(Bar-Graph) 타입 1채널 가스감지기 수신반입니다. 가연성, 독성, 산소 가스 및 특수 가스 감지기와 연동되어 실시간 농도를 디지털 숫자와 그래프로 동시에 표시하여 시인성을 극대화했습니다. 3단계 경보 설정, 4-20mA 출력, RS-485 통신 기능을 갖추어 열악한 산업 현장에서도 안전하게 사용할 수 있는 가스누설경보기 시스템입니다.

바그래프 표시 | 1.8인치 대형 2컬러

특 징

• 1채널 회로용으로 가스 누출 위험지역의 가연성, 산소, 독성가스 등을 연속 감지하여 디지털 값으로 표시

• 3단계 경보 농도 설정 지원, 설정치 초과 시 즉시 경보 램프 및 부저음 발생

• 3단계 경보 LED 표시 및 릴레이 접점 출력(SPDT)으로 FAN, 차단기, 경광등 등 외부 기기 연동 가능

• 감지된 농도에 대한 출력 (4~20mA) 기능 탑재

• RS-485 Modbus 통신으로 가스 모니터링 시스템 구축 및 기록 장치 연결 용이

• 경고 문구 삽입형 (Option) 및 RF 무선 통신(최대 1.6km) 확장 가능 (Option)

• 대형 디지털 농도표시(Bar-Graph) 및 경광등 적용으로 원거리 시인성 극대화

• 벽걸이(Wall Mount) 형태로 연구소, 실험실, 가스 저장소 등에 간단히 설치 운영 가능한 가스경보기

• 완벽한 방진, 방수기능 (IP66) 적용

[Option] 비상전원 내장 1채널 감지기 경보 수신기

MODEL: GC-9600Rx-BAT

DC 24V 600mA / 정전 시 약 1시간 사용 가능

제품 사양

항 목	규 격
모 델 명	GC-9600Rx-N (1채널 감지기 경보 수신기 / 바그래프형)
입력 신호	4–20 mA DC / 풀스케일
농도 표시	1.8인치 2컬러 FND / 4자리 바그래프 (51세그먼트 3컬러 LED)
농도 설정 범위	0.000–9999 / 사용자 설정
경보 설정	1·2·3단계 경보 / 사용자 설정 측정값이 설정값 이상이면 즉시 시각·청각 경보
경보 표시	센서·케이블 고장 LED / 1·2·3단계 경보 LED 경광등 (표준: DC 24 V, 옵션: AC 110 V / 220 V) / 부저
경보 해제	수동복귀 / 자동복귀
경보 출력	1·2·3단계 경보 릴레이 접점(SPDT) / 센서·케이블 고장 접점 1차 경보 출력: DC 12 V 또는 DC 24 V
출력·통신	4–20 mA DC / 풀스케일 (PWM) 옵션: RS-485 Modbus Serial (절연형), RF 무선 송신부 연결 (개활지 최대 1.6 km)
기 능	자기시험, 스팬 조정, 자동 영점 조정, 가스 모드
작동 온도	-20 ~ +60 °C
작동 습도	5 ~ 99 %RH (비응축)
재 질	폴리카보네이트(Polycarbonate)
전 원	표준: AC 110 V / 220 V, 50/60 Hz / 옵션: DC 24 V
크 기	약 213(W) × 185(H) × 110(D) mm (돌출부 제외)
설치·보호	벽면 설치 / IP66 방진·방수
중 량	약 1.4 kg (표준) / 약 1.7 kg (경광등 포함)
