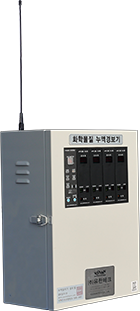

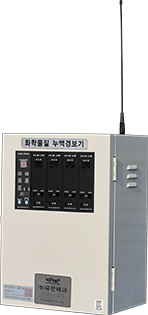

Name: 카드타입 무선 통합 경보 수신기
Brand: 유한테크
SKU: YH-RF500L-RX

제품소개

무선 경보 송수신기

[주]유한테크

📌 카드타입 무선 가스감지기 및 누액 통합 경보 시스템 요약

YH-RF500L RX는 산업 현장의 가스감지기 및 누액감지기 신호를 무선(RF)으로 수신하는 고성능 중앙 집중식 수신반입니다. 복잡한 배선 공사 없이 설치가 가능하며, 카드 타입 설계로 최대 44채널까지 확장이 용이합니다. 1km 이상의 장거리 무선 통신을 지원하여 가스 누출 및 화학 사고를 실시간으로 모니터링하는 최적의 안전 솔루션입니다.

슬롯 모듈 구조로 최대 44채널 확장 | 분산 경보 신호를 중앙에서 통합 모니터링

특 징 (Features)

✔ 고성능 무선 수신: 원격지 가스감지기 및 누액 센서의 알람 신호를 실시간 무선 수신

✔ 설치 편의성: 신호선 포설이 불필요하여 배관/배선이 난해한 현장에 최적화된 솔루션

✔ 중앙 집중 관제: 여러 구역의 가스/누액 감지 상태를 한 곳에서 통합 모니터링

✔ 실시간 동기화: 현장 감지기의 경보 발생 시간과 오차 없는 즉각적인 수신 응답

✔ 탁월한 확장성: 카드 타입(Card Type) 모듈 방식으로 최대 44채널(44CH)까지 손쉽게 확장 가능

✔ 호환 디자인: 기존 누액 경보 수신기 (YH-200L 시리즈)와 동일 외형으로 유지보수 용이

제품 사양 (Specifications)

항 목	규 격 (Technical Data)
모 델 명	YH-RF500L RX (카드타입 무선 통합 경보 수신기)
사용 전원	AC 220V 60Hz
소비 전력	Max 30W
전원 표시	황색 LED 램프 점등
경보 표시	적색 LED 램프 점등 (가스/누액 감지 시)
사용 온습도	-10~40˚C / 0~80% Rh
부 져 음	70dB 이상 (1M 기준)
주 파 수	• 447.8625 ~ 447.9875 MHz (데이터 전송용/11채널) • 447.2625 ~ 447.5625 MHz (안전시스템용/25채널)
수신 감도	-117 dBm (송신전력: +10 dBm)
전송 거리	Open Field 1km 이상 (100% 수신 성공, Line of Sight)
안 테 나	SMA TYPE High-Performance ANTENNA
사용채널 수	1~44CH (확장형)
예비 전원	• NI-Cd Battery 24V/1300mA (6채널 이하): 최대 약 90분 • NI-Cd Battery 24V/1300mA (10채널 이하): 최대 약 70분 • NI-Cd Battery 24V/2600mA (20채널 이하): 최대 약 66분

제품 도면 (Drawing)

무선 가스감지기 및 누액 수신반 설계 도면

회로 (Circuit)	Dimensions
1~2회로	H: 207 x W: 370 mm
3~4회로	H: 293 x W: 400 mm
5~6회로	H: 379 x W: 400 mm
7~8회로	H: 465 x W: 400 mm
9~10회로	H: 551 x W: 400 mm
11회로 이상	별도 주문 제작
