NA006-EW50 / NA009-EW65 방폭형 가스누설차단장치 (50A/65A) | 산업용 방폭 가스차단기
🔥 제품 핵심 요약: 중형 내압방폭 가스누설차단장치 (50A, 65A)
NA006-EW50 / NA009-EW65 모델은 50A, 65A 배관에 적용되는 중형 방폭 가스차단기입니다. Ex d IIB T4 방폭 등급을 획득하여 폭발 위험 지역에서도 안전하게 작동하며, 최대 90N.m의 강력한 토크를 제공합니다. 알루미늄 바디와 아노다이징 처리로 내구성을 극대화한 산업용 필수 안전 장치입니다.
MODEL: NA006-EW50, NA009-EW65 (방폭형 가스차단기)
방폭 가스차단기 사양
| 항 목 | 규 격 | |
|---|---|---|
| 모 델 명 | NA006-EW50 | NA009-EW65 |
| 사용관경 | 50A | 65A |
| 구동전원 | DC 24V | |
| 방폭등급 | Ex d IIB T4 (내압방폭) | |
| 토 오 크 | 60N.m | 90N.m |
| 차단시간 | 17초 이내 | |
| 개폐각도 | 90° ± 5° | |
| 절연내력 | AC 1800V/ 1min | |
| 절연처리 | DC 500V more than 100M ohm | |
| 외형재질 | Aluminum (아노다이징) | |
| 표면처리 | Anodizing | |
| 외부코팅 | Polyester | |
| 작동온도 | -20°C ~ 55°C | |
| 리미트 스위치 | Open/ Close 리미트 스위치 | |
| 취부방식 | 배관 볼트 조임 | |
| 외형치수(mm) | 229 X 270 X 188 | |
| Cable entries | 2-PF 3/4" | |
| 중 량 | 11.5kg | |

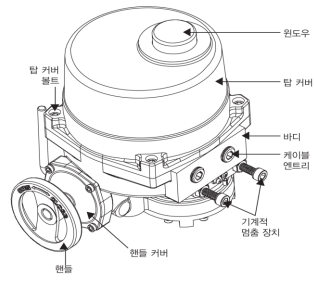

가스차단기 주요 기능
 |
 |

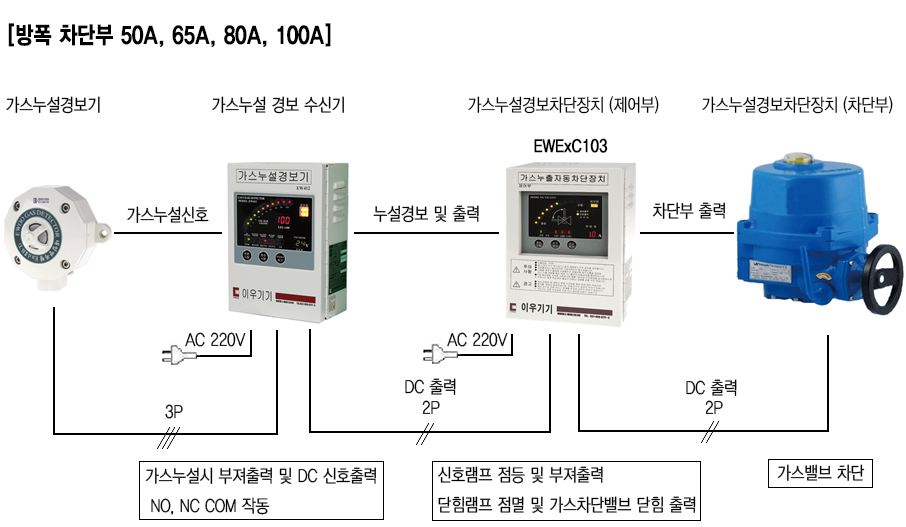

방폭 가스차단기 작동 계통도
가스누설차단장치(ASV) 적용 상담
배관 구경·압력 조건에 따른 차단 방식과 감지기 연동 인터록 구성을 검토해드립니다.
기술 상담 · 평일 09–18
가스 누설 시 자동 차단 설비로 안전을 완성합니다.
