💡 핵심 요약: 유기용제·오일류 감지 센서와 연동되는 1채널 누액 감지 제어 모듈
YHSM-01S-A는 유기용제·오일류 누액 감지 센서의 신호를 수신하여 현장에서 즉시 경보 및 설비 연동을 수행하는 1채널 누액 감지 제어 모듈입니다. LCD 화면으로 동작 상태를 확인하고 감도를 현장에서 조정할 수 있어, 기존 설비 유지보수와 신규 설치 모두에 적용하기 적합합니다. 또한 2선식 누액 감지 센서를 중심으로 폭넓게 연동할 수 있도록 설계되어, 다양한 현장 조건에서 유연한 시스템 구성이 가능합니다.

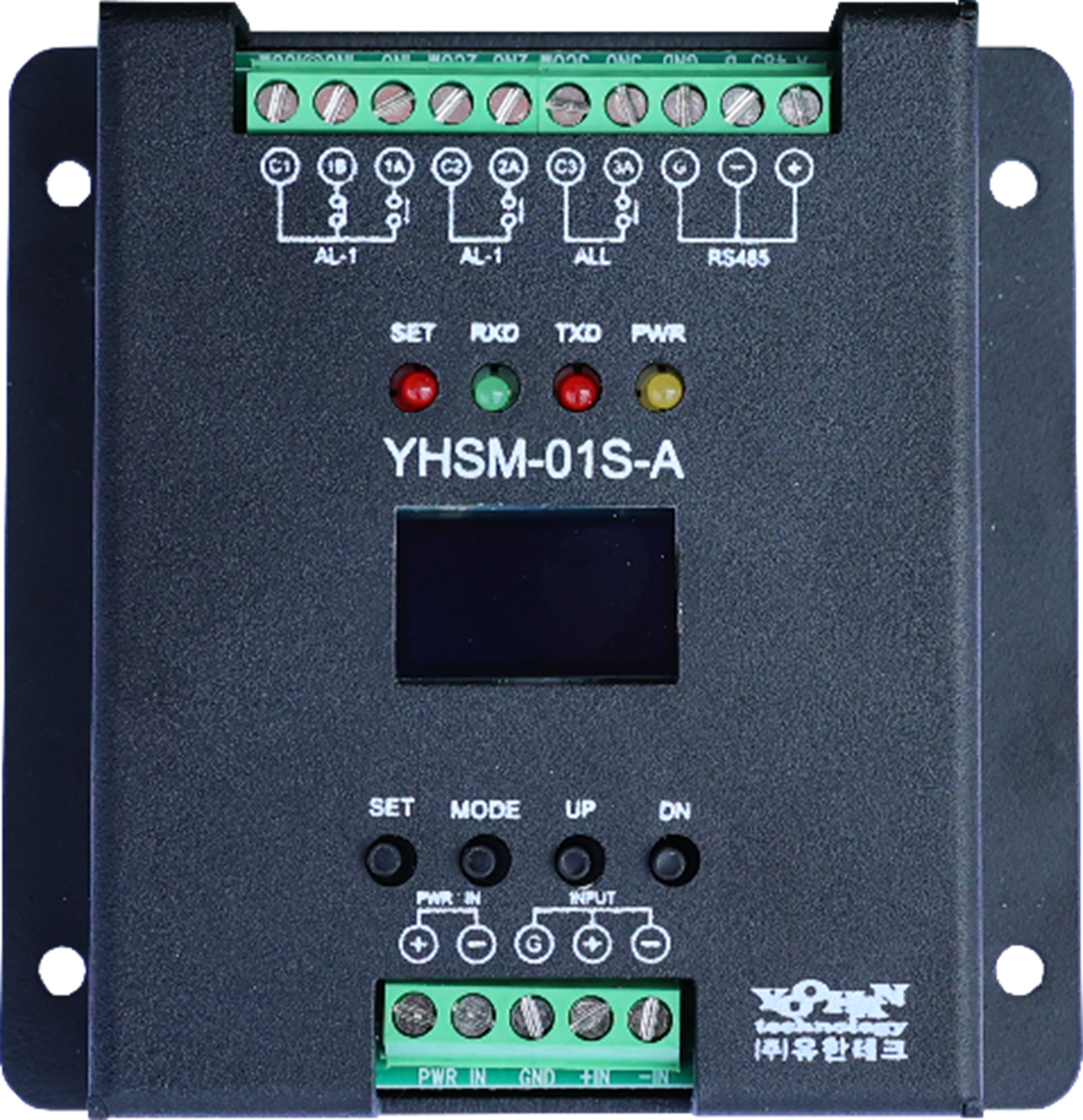

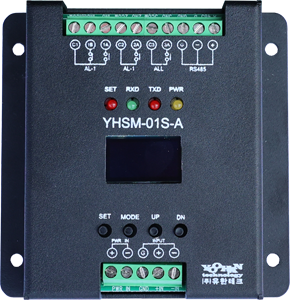

YHSM-01S-A: 유기용제·오일류 누액 감지 시스템의 핵심! 누액 감지 제어 모듈
현장 설정·경보 출력·관제 연동까지 한 번에
유기용제 및 오일류 누액은 화재·폭발 위험, 생산 차질, 환경 오염으로 이어질 수 있어 초기 감지와 즉각적인 설비 연동이 중요합니다. YHSM-01S-A 1채널 누액 감지 제어 모듈은 센서 신호를 안정적으로 처리하여 경광등/부저/PLC 등 외부 설비로 빠르게 전달하고, RS-485(Modbus) 기반의 관제 연동까지 지원하여 현장 대응과 관리 효율을 동시에 높입니다.
⚡ 빠른 감지 판단과 경보 출력
• 센서에서 입력된 누액 신호를 안정적으로 처리하여 즉시 경보(Relay & LED)를 출력합니다.
• 누액 발생 시 초기 대응 시간을 단축하여 확산 및 2차 피해를 최소화하는 데 기여합니다.
🔗 유연한 센서 연동과 시스템 확장
• 유기용제·오일류 감지 센서와 연동되는 1채널 제어 모듈로, 현장 구성에 맞춘 시스템 설계가 가능합니다.
• 2선식 누액 감지 센서 적용 환경에서 폭넓게 연동될 수 있도록 설계되어 유지보수 및 교체 시 선택 폭을 넓혀줍니다.
🖥️ LCD 기반 현장 설정 및 상태 확인
• LCD 모니터 (25x15mm)로 동작 상태 및 설정 정보를 현장에서 바로 확인할 수 있습니다.
• 별도 장비 없이 모듈에서 감도(Sensitivity)를 직접 조절하여 현장 조건에 맞는 세팅이 가능합니다.
⚙️ 설비 연동을 위한 출력·통신 기본 탑재
• 3개의 NO 접점과 1개의 NC 접점을 기본 제공하여 경광등, 부저, PLC 등과 손쉽게 연동됩니다.
• RS-485 통신 및 Modbus 프로토콜을 지원하여 중앙 관제/모니터링 시스템과의 통합이 용이합니다.
"YHSM-01S-A는 센서 신호 처리부터 경보 출력, 관제 연동까지,
유기용제·오일류 누액 대응 체계를 현장에 맞게 구성하는 제어 모듈입니다."
| 분 류 | 모델명 | 종 류 | 주요 감지 물질 |
| 포인트 | YHSP-SA | 전자식 누액 포인트센서 | 유기용제 및 오일류 전용 |
Oil류, 엔진 오일, OMCTS, 타르유, MDI, TDI, TDA, 절연유, VOC계열 등 (※ 물·빗물에는 반응하지 않음) |
| YHSP-SA-Ex | 방폭형 전자식 누액 포인트센서 | 유기용제 및 오일류 전용 | ||
| 필름 | LDJSS-PI-OG | 방폭형 누액 필름센서 | 유기용제 및 오일류 전용 |
| 항 목 | 내 용 |
| 모 델 명 | YHSM-01S-A (1채널 누액 감지 제어 모듈) |
| 사용 전원 | DC 24V |
| 소비 전력 | 1W (Max) - 저전력 설계 |
| 전원 표시 | 적색 LED 램프 점등 (Power ON) |
| 사용채널 수 | 1 Channel |
| 사용 온습도 | -20˚C~60˚C / 0~80% RH |
| 크기(W*H) | 76 X 96mm (Compact Size) |
| 알람 출력 | • RS-485 통신 (Modbus), 경광등 및 제어용 Relay 제공 • 알람출력 Relay: 3 NO (Normally Open) / 1 NC (Normally Closed) |
| 주요 기능 | • LCD 모니터링: 제어 설정 및 센서 상태를 LCD(25X15mm)로 실시간 확인 • 감도 조절: 사용자가 환경에 맞춰 직접 센서 민감도(Sensitivity) 조정 가능 • 외부 통신: RS-485 시리얼 통신을 통한 외부 시스템 인터페이스 • Modbus 지원: 표준 모드버스(Modbus) 프로토콜 제공으로 호환성 극대화 • 범용성: 다양한 2선식 누액 센서 적용 환경에서 연동 가능한 구조 • 효율성: 개별 NO 접점 3개와 NC 접점 1개 출력 내장으로 별도 Relay 불필요 |
누액감지기 현장 설치 사례 확인
실제 산업 현장에 적용된 누액감지기 설치 사례를 확인하고, 귀사 설비 조건에 맞는 구성 및 적용 상담을 받아보세요.

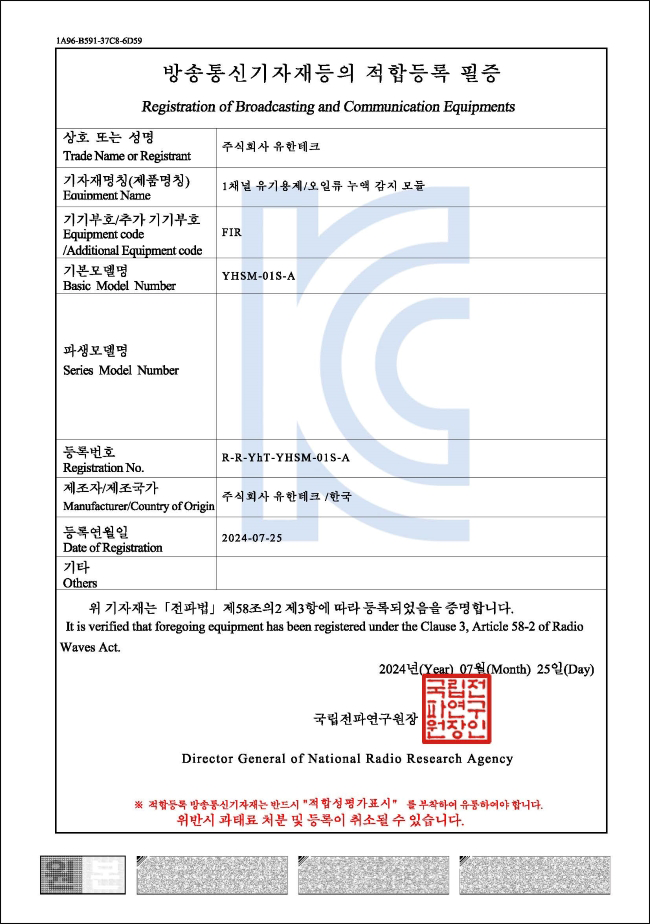

[적합등록필증 및 전자파 KC인증]

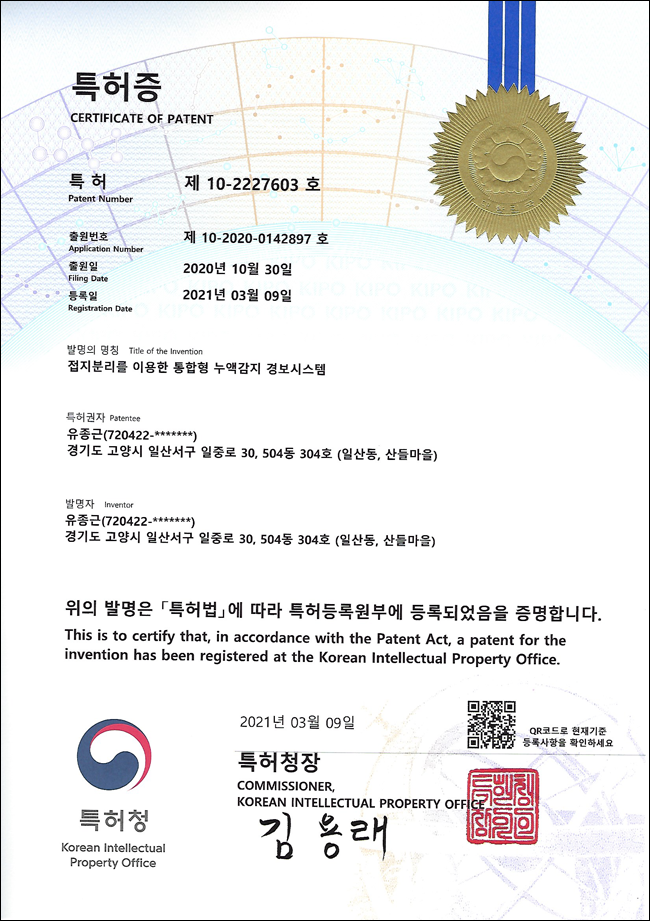

[통합형 누액감지 경보시스템 특허]
[누액감지모듈 경보시스템 특허]
누액감지기 제품 문의 및 기술 상담
취급 물질 특성과 누액 환경에 따라 감지 가능 여부와 적용 방안을 안내드립니다.
