RFD-2FT5-I는 자외선(UV)과 적외선(IR) 파장을 복합 분석하는 하이엔드 산업용 불꽃감지기입니다. 최대 40m의 장거리 감지 성능과 90˚ 광각 시야를 제공하며, 센서 이상 유무를 실시간 확인하는 자기진단(BIT) 기능을 탑재했습니다. 내압/분진 방폭 인증(KGS)을 획득하여 정유, 가스 플랜트 등 고위험 현장에 최적화된 안전 솔루션입니다.
HIGH PERFORMANCE FLAME DETECTOR MODEL: RFD-2FT5-I (UV/IR)
RFD-2FT5-I는 화재 발생 시 방출되는 자외선(UV)과 적외선(IR) 파장을 정밀하게 분석하여 화재를 판별하는 지능형 복합 불꽃감지기입니다. 90˚의 넓은 시야각과 함께 최대 40m 영역까지 신속하게 화재를 포착할 수 있는 장거리 감지 성능을 자랑합니다.
특히 자기진단(BIT) 기능을 내장하여 센서의 상태를 스스로 점검하므로 신뢰성이 매우 높으며, 방수 및 방폭(내압/분진) 구조로 설계되어 정유시설, 가스 저장소 등 위험한 산업 현장에서 안전하게 사용할 수 있습니다.
✔ 다양한 인터페이스 지원: Relay 접점, 4-20mA 전류 출력, RS-485 통신 방식을 모두 지원하여 자동화 시스템 및 외부 관제 설비와 완벽하게 연동됩니다.
• UV/IR 복합 센싱 알고리즘으로 신속하고 정확한 화재 감지
• 태양광, 용접광 등 비화재보(오작동) 요인에 대한 탁월한 내성
• 내압방폭 및 분진방폭 동시 인증으로 폭발 위험 지역 설치 가능
• 센서 창 오염 및 고장 유무를 확인하는 자기진단(BIT) 기능
| 항 목 | 규 격 (Spec) |
|---|---|
| 감지 타입 | 자외선(UV) · 적외선(IR) 복합형 |
| 설치 유형 | 옥내형, 방폭형, 분진방폭형 |
| 공칭 감지거리 | 40M (장거리) |
| 시야각 (FOV) | 90° |
| 사용 온도 | -40°C ~ +75°C |
| 보관 온도 | -50 ~ +90°C |
| 습 도 | 0 ~ 95% RH |
| 방폭 등급 | • Ex d IIC T5/T6 IP67 (KGS 인증) • Ex tD A21 IP67 T100°C (KGS 인증) |
| 방수 등급 | IP67 (완전 방수/방진) |
| 출력 신호 | • 화재 : Relay A접점 (1A) • 오류 : Relay A-B접점 (1A) • 아날로그 : 4 ~ 20mA 전류 출력 • 통신 : RS-485 Modbus |
| 재 질 | Aluminum (ALDC12) |
| 표 면 | Anodizing Process |
| 제품 색상 | Blue (파랑) |
| 중 량 | 약 0.53㎏ |
| 외 관 | 64 × 64 × 75mm (컴팩트형) |
| 인입구 | Connector 1/2″ PF |
| 소비 전력 | 최소 2.0W / 최대 3.6W |
| 작동 전압 | 24V DC (17~32V DC) |
| 소비 전류 | • 평상시 : 55mA • 화재시 : 90mA • 자기진단(BIT) 중 : 120mA |
| 특수 기능 | • 센서 고장 진단이 가능한 자기진단(BIT) 기능 • 원격에서 감지기 상태 제어 가능 |
 |
 |
| 🔹전용 브라켓 (BK-01) | 🔹썬쉴드 (RSC-08) |

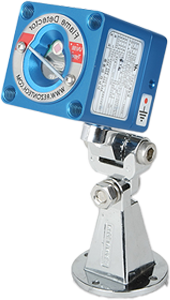

[브라켓 체결 및 설치 예시]
