Name: 비산방지 플랜지 밴드
Brand: 유한테크
SKU: SFBT-001

제품소개

플랜지밴드

[주]유한테크

💡 핵심 요약: 플랜지 이음부 누출 확산을 억제하고 변색으로 즉시 확인하는 비산방지 밴드

SFBT-001은 배관 플랜지 이음부에서 발생할 수 있는 누출 시, 고압으로 분출되는 액체가 주변으로 비산(확산)되는 것을 물리적으로 억제하는 비산방지 플랜지 밴드입니다. 내화학성이 우수한 테프론(PTFE) 소재를 적용하여 다양한 화학물질 취급 환경에서 사용하기 적합하며, 누출이 발생하면 밴드가 변색되어 육안으로 빠르게 이상 징후를 확인할 수 있습니다. 현장 점검과 초기 대응 시간을 줄여 작업자 안전과 설비 보호에 도움을 줍니다.

누출 확산 방지 | 변색 시각 확인

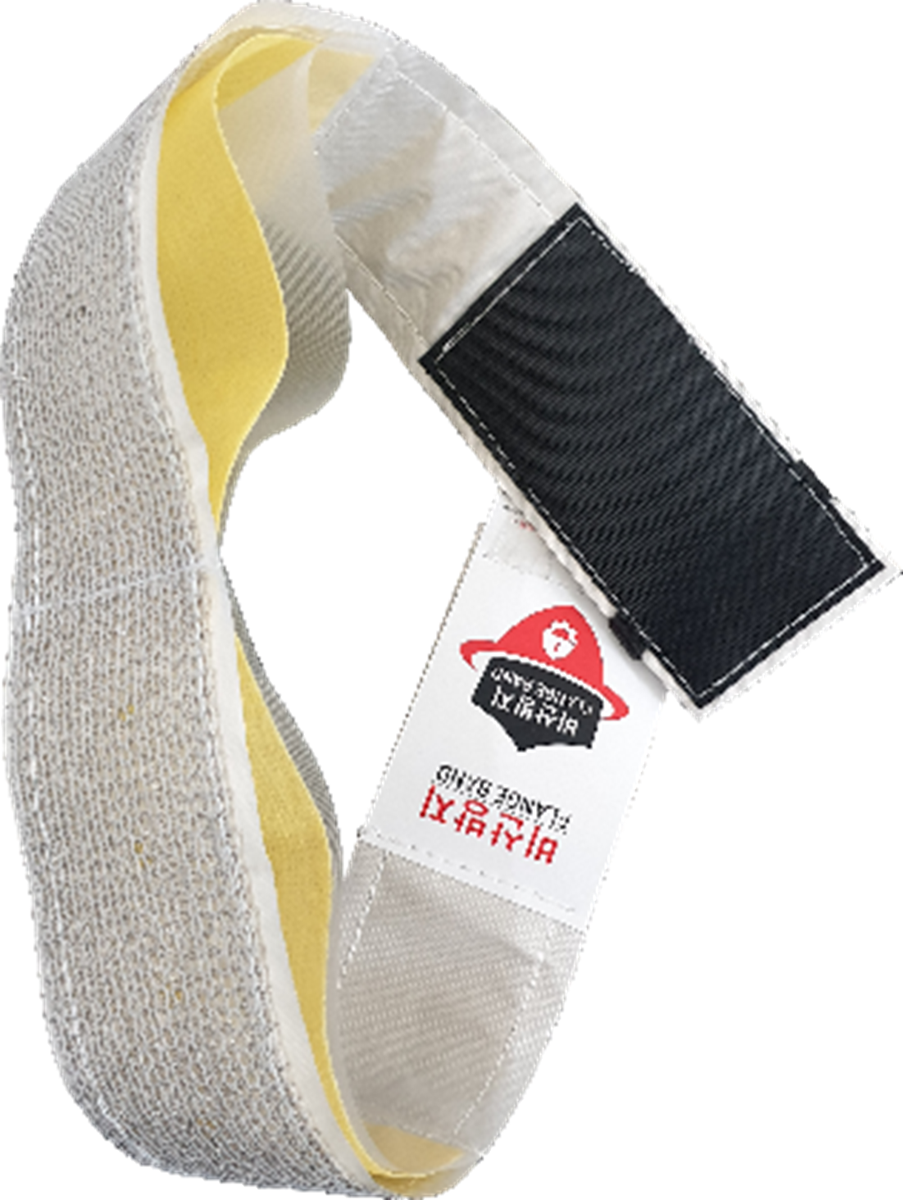

누액 감지 시 변색 기능이 탑재된 유한테크 비산방지 플랜지밴드 SFBT-001 제품 사진

고내구성 테프론 소재 적용 내화학성 플랜지 가드 및 안전 밴드 상세 구조

KEY FEATURES

핵 심 기 능

• 비산(확산) 방지: 플랜지 이음부 누출 시 고압 분출되는 액체가 주변으로 튀거나 확산되는 것을 억제하여 작업자 안전사고 위험을 낮춥니다.

• 점검·관리 용이: 누출 발생 시 변색으로 이상 징후를 육안 확인할 수 있어, 현장 점검 및 초기 대응이 빠릅니다.

• 내화학 PTFE 소재: 테프론(PTFE) 기반 소재로 내화학성이 우수하여 다양한 화학물질 취급 설비에 적용하기 적합합니다.

• 규격·사이즈 대응: JIS/ANSI 표준 규격 기반으로 사이즈 선택이 가능하며, 현장 조건에 따른 맞춤 적용도 가능합니다.

BAND SPECIFICATION

| JIS 표준 규격

Flange Size (A)	10k 압력 (폭 x 길이)	20k 압력 (폭 x 길이)
15 mm	55 x 450 mm	55 x 450 mm
20 mm	55 x 450 mm	55 x 450 mm
25 mm	55 x 530 mm	55 x 530 mm
32 mm	55 x 530 mm	55 x 530 mm
40 mm	55 x 550 mm	55 x 550 mm
50 mm	55 x 610 mm	55 x 610 mm
65 mm	55 x 650 mm	55 x 650 mm
80 mm	55 x 700 mm	55 x 750 mm
100 mm	55 x 800 mm	55 x 830 mm
125 mm	55 x 900 mm	60 x 980 mm
150 mm	55 x 1000 mm	60 x 1100 mm

| ANSI 표준 규격

Flange Size (inch / mm)	150lb 압력 (폭 x 길이)	300lb 압력 (폭 x 길이)
1/2" (15mm)	55 x 450 mm	55 x 450 mm
3/4" (20mm)	55 x 450 mm	55 x 500 mm
1" (25mm)	55 x 500 mm	55 x 500 mm
1 1/4" (32mm)	55 x 500 mm	55 x 540 mm
1 1/2" (40mm)	55 x 500 mm	55 x 620 mm
2" (50mm)	55 x 600 mm	55 x 620 mm
2 1/2" (65mm)	55 x 670 mm	55 x 720 mm
3" (80mm)	55 x 720 mm	55 x 780 mm
4" (100mm)	55 x 840 mm	65 x 920 mm
5" (125mm)	55 x 920 mm	75 x 1000 mm
6" (150mm)	55 x 1000 mm	75 x 1120 mm
