GC-3200Rx-Ex-D-IR 방폭 수신부 일체형 적외선 가스감지기

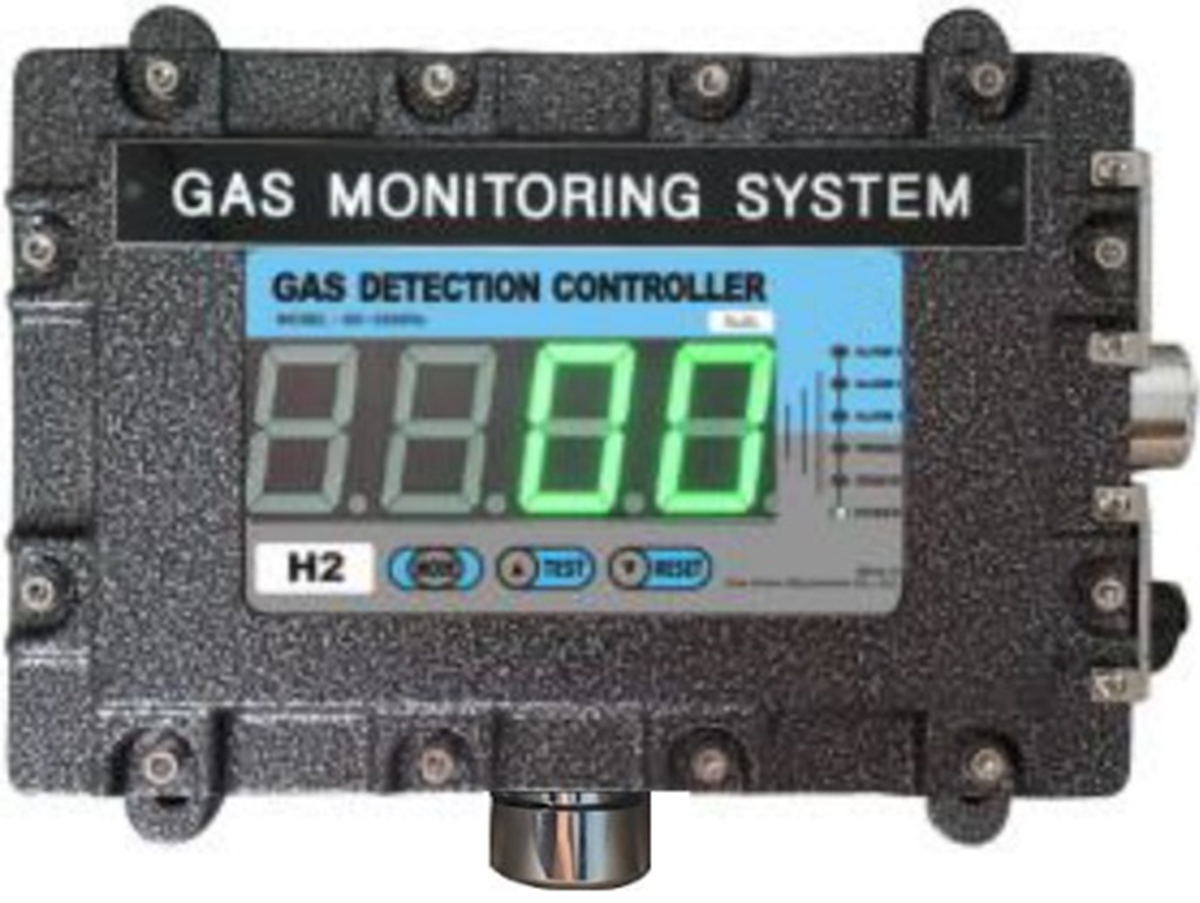

GC-2600Rx-Ex-D-IR 방폭형 수신부 일체형 적외선 가스감지기 제품

 제품 핵심 요약 (Product Summary)

GC-2600Rx-Ex-D-IR은 폭발 위험 지역에서도 안전하게 사용할 수 있는 내압 방폭형(Ex d IIB+H2 T6) 수신부 일체형 적외선(NDIR) 가스감지기입니다. 별도의 수신반 없이 현장에서 즉시 가스 농도를 확인할 수 있으며, 이산화탄소(CO2), 가연성 가스 및 냉매 가스를 정밀하게 측정합니다. KCs 방폭 인증 및 IP66 등급을 획득하여 화학 공장 및 산업 플랜트의 안전 관리에 최적화된 솔루션입니다.

1.8인치 대형 2컬러 | FND 4-Digits 7-Segment | Ex d IIB+H2 T6, IP66
GC-3200Rx-Ex-D-IR
측정 대상 가스



이산화탄소, 아산화질소, 부탄, 메탄, 아세틸렌, 에틸렌, 프로판, 벤젠, 톨루렌, etc...
각종 가연성 가스

Refrigerant (SF6, R-1234YF, R-507, R-1234ze, R-125, R-134a, R-404a, R-407a, R-407f, R-410, R-449) etc...
각종 냉매 가스

※ 주문 시 Ordering Information 참조







주요 특징 (Features)



■ 최적의 가스 감지 측정 솔루션 제공

• 다양한 측정 원리를 적용 가연성, CO2, N2O, Freon 가스를 측정

• 디지털 농도 표시 장치 및 경광등을 적용하여 먼거리에서도 상태 확인 가능

• 화학공장, 반도체공장, 산업플랜트 등 적용

• 마이크로 프로세스를 적용한 자가 진단기능 내장

• 내압방폭형 (Ex d IIB+H2 T6, IP66, KCs 인증)

■ 검증된 센서 기술 적용

• 가연성, CO2, N2O, Freon 전용 적외선(NDIR) 센서

• 우수한 선택성 및 방해가스 영향 최소화

■ 안전하고 편리한 사용

• 4 Digit 디지털로 가스 농도 표시 (OLED)

• 표준 4-20mA 출력

• RS-485 디지털 통신 제공으로 모니터링 시스템 구축 용이

• 전면 버튼에 의한 설정 값 변경 및 교정기능 제공

• 3단 경보 LED 표시 및 릴레이 접점 출력 가능

• RF 통신을 이용 무선 수신부 연결 사용 (Option), 통달거리=개활지 최대 1.6km

■ 탁월한 경제성

• 간편한 작동 방법 및 1인 교정 가능

• 유지보수 최소화 및 플러그인 센서 적용

• 간단한 구조, 세련된 디자인, 저렴한 가격

• 벽걸이 구조로 설치 용이

• 장기적인 신뢰성 보증





제품 사양 (Specification)



항 목 규 격
모 델 명 GC-3200Rx-Ex-D-IR (방폭 수신부 일체형 적외선 가스감지기)
측정 가스 • CO₂·N₂O·가연성 가스
• 냉매류 (대상 가스는 센서 및 주문 사양에 따라 구성)
농도 표시 1.8인치 2컬러 FND / 4자리 7세그먼트
측정범위·정확도 • 측정범위: 0–100 %LEL / 0–100 %VOL / 0–2,000 ppm (센서·가스별 상이)
• 정확도: 측정값의 ±3%
측정 방식 비분산 적외선(NDIR)
측정 형태 대기 확산식 / 센서·수신부 일체형
경보 설정 1·2·3단계 경보 설정
경보 표시 경보 및 고장 LED / 경광등 / 부저 90 dB
경보 해제 자동 / 수동 복귀
경보 출력 • 1·2·3단계 릴레이 접점 / 접점 정격: SPDT, AC 250 V / 1 A
• 1차 경보 출력: DC 12 V 또는 DC 24 V
출력 신호 표준: 4–20 mA DC / 옵션: RS-485 Modbus, RF 무선 통신
무선 통신 RF 무선 통신 (옵션) / 통달거리: 개활지 최대 1.6 km
기 능 전면 버튼 설정·교정, 자기진단, 스팬 조정, 자동 영점 조정, 가스 모드
작동 온도 -20 ~ +60 °C
작동 습도 5 ~ 99 %RH (비응축)
외함 구조 내압방폭형 / 센서·수신부 일체형
전 원 표준: AC 90–250 V / 최대 16 W; 옵션: DC 24 V / 최대 320 mA
크 기 330(W) × 220(H) × 134(D) mm (본체 기준)
설치 방법 벽면 설치
중 량 약 13 kg (표준) / 약 17 kg (소형 경광등 부착형)
📄

제품 자료 다운로드

🛡️

가스감지기 제품 문의 및 기술 상담

대상 가스(가연성·유독성)와 현장 환경에 맞는 감지 방식·설치 위치·알람 기준을 안내드립니다.

업무시간 상담 · 평일 09–18
📞 전화 문의 💬 가스 상담 요청







 옵 션 (Ordering Options)



GC-3200Rx-Ex-D-FL 소형경광등 삽입형 GC-3200Rx-Ex-D-FL 경광등 삽입형 GC-3200Rx-Ex-D-FL Wireless Type
소형경광등 삽입형 경광등 삽입형 Wireless Type







액세서리 (Accessories)



Wireless Beacon & Sounder Big Warning Light
Wireless Beacon & Sounder Big Warning Light

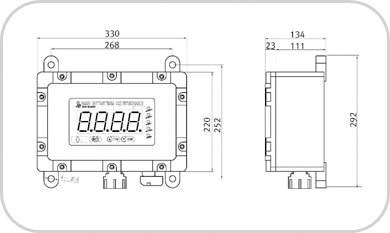

치 수 (Dimensions)



GC-3200Rx-Ex-D-IR 도면





 각 부 명칭 (Structure)



GC-3200Rx-Ex-D-IR 각 부 명칭
