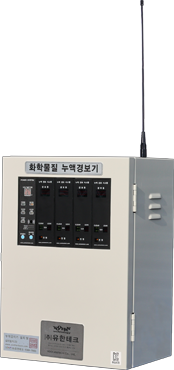

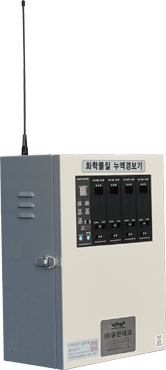

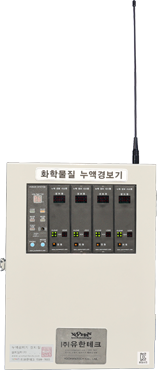

Name: 카드타입 무선 통합 경보 수신기
Brand: 유한테크
SKU: YH-RF500L-RX

제품소개

누액 경보 제어 수신기

[주]유한테크

💡 핵심 요약: 카드(슬롯) 방식으로 최대 44채널까지 확장 가능한 대용량 무선 통합 경보 수신기

YH-RF500L RX는 현장에 분산 설치된 송신기에서 전송되는 누액·가스 경보 신호를 무선으로 수신하여 한 지점에서 통합 관리할 수 있는 카드타입 다채널 무선 수신기입니다. 슬롯(카드) 모듈 구조로 구성되어 현장 규모에 맞게 채널을 단계적으로 확장할 수 있으며, 배선 공사가 어려운 대형 설비에서도 중앙 집중 모니터링 시스템을 효율적으로 구축할 수 있습니다.

슬롯 모듈 구조로 최대 44채널 확장 | 분산 경보 신호를 중앙에서 통합 모니터링

특 징 (Features)

● 무선 경보 수신: 원거리 송신기에서 전송된 경보 신호를 무선으로 수신하여 실시간으로 경보를 제공합니다.

● 배선 최소화: 신호선 배선 공사가 필요 없어 설치가 어려운 구간이나 기존 설비에도 적용이 용이합니다.

● 중앙 집중 모니터링: 넓은 구역에 분산된 누액/가스 경보를 한 곳에서 통합 관리할 수 있습니다.

● 확장형 카드 구조: 카드(슬롯) 방식으로 필요 채널을 단계적으로 추가 구성할 수 있어 대형 설비에 적합합니다.

● 유지보수 효율: 모듈 단위 점검/교체가 가능해 운영 효율과 유지관리 편의성을 높입니다.

● 표준 디자인 적용: 유한테크 표준 누액 경보 수신기(YH-200L 시리즈)와 톤을 맞춰 시스템 통일성을 제공합니다.

제품 사양 (Specification)

항 목	규 격
모 델 명	YH-RF500L RX (카드타입 무선 통합 경보 수신기)
사용 전원	AC 220V 60Hz
소비 전력	Max 30W
전원 표시	황색 램프 점등 (Power ON)
경보 표시	적색 램프 점등 (Alarm Activation)
사용 온습도	-20˚C~60˚C / 0~80% RH
부 져 음	70dB 이상 (1M 거리 기준)
주 파 수	• 447.8625 ~ 447.9875Mhz BAND (데이터 전송용 / 11채널) • 447.2625 ~ 447.5625Mhz BAND (안전시스템용 / 25채널)
수신 감도	-117 dBm (송신전력: +10 dBm)
전송 거리	1000m 이상 (Line of Sight 기준 100% 수신 성공, 4,800bps)
안 테 나	SMA TYPE ANTENNA (외장형)
사용채널 수	1~44CH (다채널 확장 가능)
예비 전원	• NI-Cd Battery 24V/1300mA (6 채널 이하) : 최대 약 90분 사용 • NI-Cd Battery 24V/1300mA (10 채널 이하) : 최대 약 70분 사용 • NI-Cd Battery 24V/2600mA (20 채널 이하) : 최대 약 66분 사용

♣ 방폭 및 경광등 옵션에 따라 크기가 변동될 수 있습니다. (안테나 크기 제외)

🏭

누액감지기 현장 설치 사례 확인

실제 산업 현장에 적용된 누액감지기 설치 사례를 확인하고, 귀사 설비 조건에 맞는 구성 및 적용 상담을 받아보세요.

⏰ 평일 09–18 상담 가능

📞 전화 상담 💬 설치 사례 보러가기

제품 도면 (Dimension)

YH-200L 설치 치수 및 외형도

회로수	Dimensions
1~2회로	H: 207 x W: 370 mm
3~4회로	H: 293 x W: 400 mm
5~6회로	H: 379 x W: 400 mm
7~8회로	H: 465 x W: 400 mm
9~10회로	H: 551 x W: 400 mm
11회로 이상	별도 주문 제작 (Custom)
