YH-RF300 TX / RX
장거리 무선 접점 송수신기
💡 핵심 요약: 배선 공사 없이 최대 1km까지 경보 접점 신호를 무선으로 전송하는 장거리 송수신기
YH-RF300 TX/RX는 누액감지기, 화재감지, 설비 이상 등의 무전압 접점(알람) 신호를 무선으로 원격지까지 전달하는 장거리 무선 송수신기입니다. 최대 1km(개방공간, Line of Sight) 통신과 8개 입력·8개 출력 접점을 지원하여, 배선이 어려운 넓은 공장·설비에서도 빠르고 안정적으로 경보 시스템을 구성할 수 있습니다.
 |
 |
| YH-RF300 TX (송신기) | YH-RF300 RX (수신기) |
특 징 (Features)
● 배선 대체 무선 전송: 누액·화재·설비 이상 등 접점 알람 신호를 무선으로 원격지에 전달합니다.
● 8입력 · 8출력 접점 지원: 8개 입력(COM, NO)과 8개 출력(COM, NO, NC)으로 다양한 센서/경보 장치와 연동됩니다.
● 지연감 최소 동작: 송신 입력 발생과 수신 출력 동작이 거의 동시에 이루어져 실시간 경보 전달에 적합합니다.
● 장거리 통신(최대 1km): 개방공간 기준 최대 1km까지 안정적인 송수신이 가능하여 넓은 사업장에 유리합니다.
제품 사양 (Specification)
| 항 목 | 규 격 |
| 모 델 명 | YH-RF300TX (송신기) / YH-RF300RX (수신기) |
| 동작 전원 | DC 8 ~ 38V (광범위 입력 전압) |
| 소비 전력 | 1W (Max) - 저전력 설계 |
| 주 파 수 | • 447.8625 ~ 447.9875Mhz BAND (데이터 전송용 / 11채널) • 447.2625 ~ 447.5625Mhz BAND (안전시스템용 / 25채널) |
| 수신 감도 | -117 dBm (송신전력: +10 dBm) |
| 전송 거리 | 1000m 이상 (Line of Sight, 4,800bps, 10dBm 기준 100% 수신 성공) |
| 안 테 나 | SMA TYPE ANTENNA (외장형 안테나) |
| 입 력 | 8개 (COM, NO) 무전압 접점 입력 |
| 출 력 | 8개 (COM, NO, NC) 무전압 접점 출력 |
| 접점 용량 | AC 250V 5A / DC 30V 5A |
| 채널 설정 | 32개 주파수 채널 설정 가능 (DIP S/W) |
| 보드 크기 | 송신: 90(W) x 79(H)mm / 수신: 63(W) x 79(H)mm |
| 완제품 크기 | 200mm X 150mm X 75mm (안테나 제외) |
| 사용 온습도 | -20˚C~60˚C / 0~80% RH |
🏭
누액감지기 현장 설치 사례 확인
실제 산업 현장에 적용된 누액감지기 설치 사례를 확인하고, 귀사 설비 조건에 맞는 구성 및 적용 상담을 받아보세요.
⏰ 평일 09–18 상담 가능

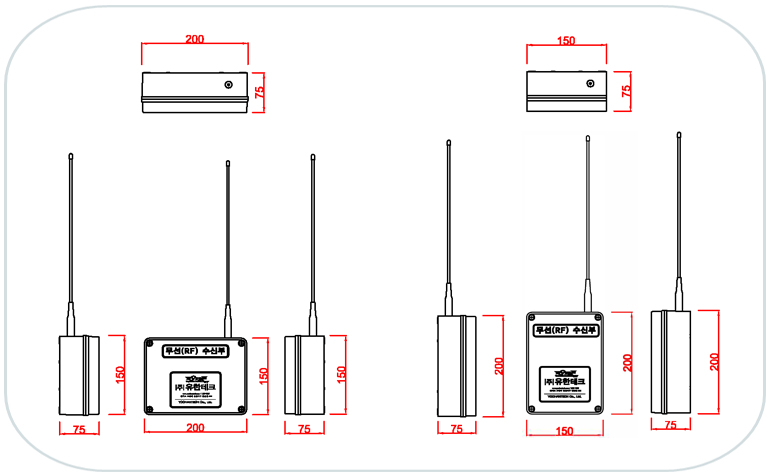

제품 도면 (Dimension)
| 무선 송신기 : YH-RF300 TX
| 무선 수신기 : YH-RF300 RX
적합등록 필증
💧
