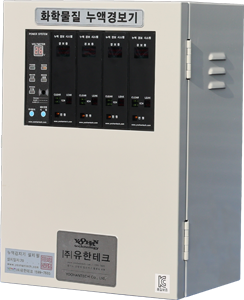

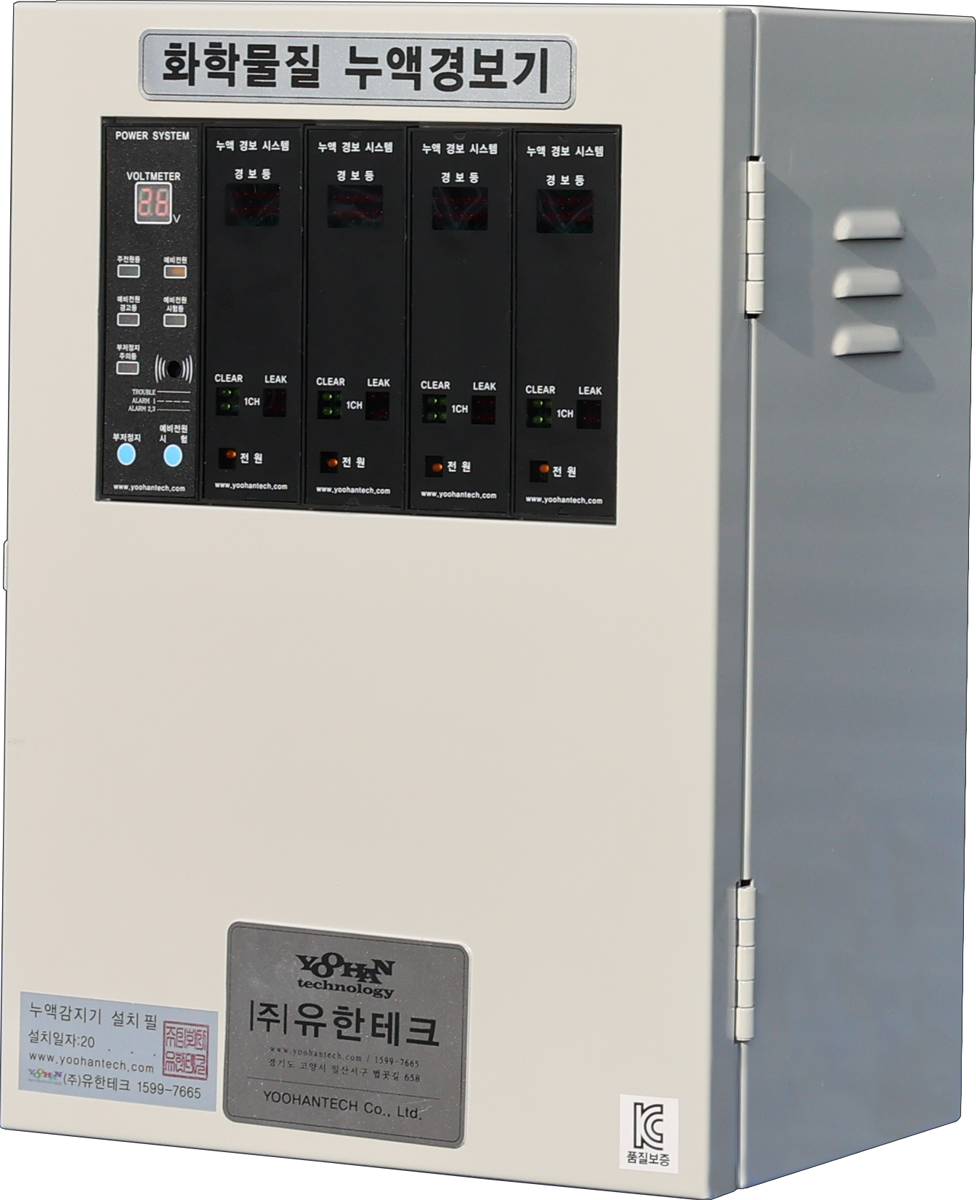

Name: 카드타입 누액 경보 제어 수신기
Brand: 유한테크
SKU: YH-200L

제품소개

누액 경보 제어 수신기

[주]유한테크

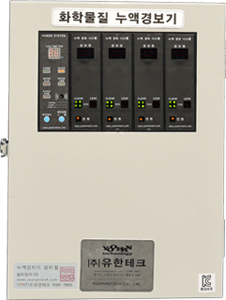

YH-200L은 카드(슬롯) 방식의 모듈 구조를 적용한 다채널 누액 경보 제어 수신기입니다. 필요 채널 수에 따라 감지 카드를 추가 장착하는 방식으로 회로 확장이 가능하며, 유지보수 및 교체가 용이합니다.

현장 규모와 설비 구성에 맞춰 다양한 누액 감지기와 연동할 수 있어, 대형 플랜트·반도체·화학 설비 등 다구역 안전 모니터링 환경에 적합한 통합 제어 솔루션입니다.

슬롯 확장형 다채널 누액 통합 경보 수신 시스템

특 징 (Features)

● 뛰어난 확장성: 카드 타입 설계로 채널(회로) 추가 및 변경이 용이하여 시스템 확장이 자유롭습니다.

● 통합 모니터링: 복수 채널의 누액 감지기를 하나의 제어 수신 시스템으로 통합하여, 공간 절감과 체계적인 경보 관리를 동시에 구현합니다.

● 최적화된 설정: 감지 대상 물질의 특성과 작업 환경에 따라 센서 감도 및 작업 모드를 정밀하게 조절할 수 있습니다.

제품 사양 (Specification)

항 목	규 격
모 델 명	YH-200L (카드타입 누액 경보 제어 수신기)
주 전원 공급	AC 110V/220V 50/60Hz (표준 AC 220V 50/60Hz)
사용 온습도	-20˚C~60˚C / 0~80% RH
재 질	Carbon Steel
예비전원 (옵션)	• NI-Cd Battery 24V/1300mA (6 채널 이하) 최대 약 90분 사용 • NI-Cd Battery 24V/1300mA (10 채널 이하) 최대 약 70분 사용 • NI-Cd Battery 24V/2600mA (20 채널 이하) 최대 약 66분 사용
설치 방법	Wall Mounting Type

유니트(Unit)	항 목	규 격
전원 및 충전부	입력 전원	DC 24V
	출력 전원	DC 24V (예비전원: DC 27V/200mA)
	주 전원등	녹색 LED LAMP 표시
	예비 전원등	황색 LED LAMP 표시
	예비전원 경고등	적색 LED LAMP 표시
	예비전원 시험등	황색 LED LAMP 표시
	부저정지 주의등	적색 LED LAMP 표시
	부저정지 버튼	외부입력 (Remote Reset) – 부저 정지 / 자동복귀 기능
	예비전원 시험버튼	예비전원 시험 스위치
경보부	동작전원 및 전류	DC 24V / Max 100mA
	입력 형태	No 입력
	측정 표시	CLEAR (녹색 LED), LEAK (적색 LED)
	경보 표시	LEAK 적색 LED 표시 및 경보등 적색 LED 점멸
	경보 해제	복귀스위치 - 자동 or 수동 (Manual-Reset Switch)
	경보 출력	부저 - SPDT Relay Dry Contact Signal Output

🏭

실제 산업 현장에 적용된 누액감지기 설치 사례를 확인하고, 귀사 설비 조건에 맞는 구성 및 적용 상담을 받아보세요.

⏰ 평일 09–18 상담 가능

제품 도면 (Dimension)

YH-200L 설치 치수 및 외형도
