Name: 카드타입 무선 누액 경보 송신기
Brand: 유한테크
SKU: YH-RF500L-TX

제품소개

누액 경보 제어 수신기

[주]유한테크

💡 핵심 요약: 슬롯(카드) 방식으로 최대 44채널까지 확장 가능한 카드타입 무선 누액 경보 송신기

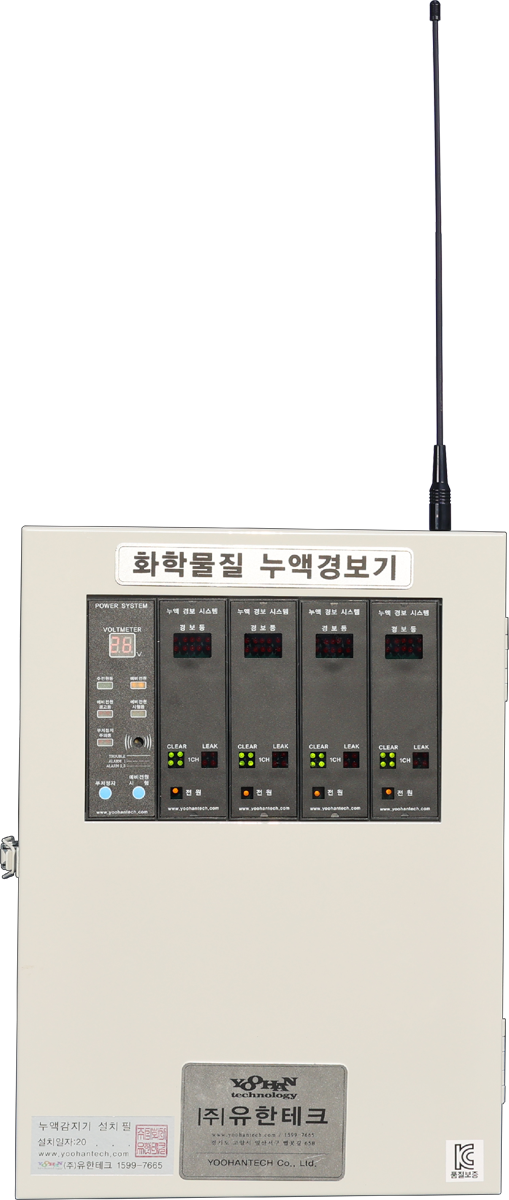

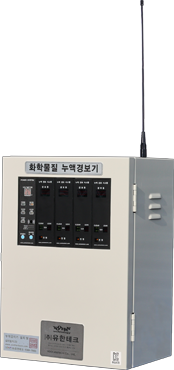

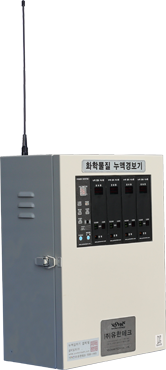

YH-RF500L TX는 카드(슬롯) 모듈 구조를 적용하여 필요 채널 수에 맞춰 유연하게 확장할 수 있는 다채널 무선 누액 경보 송신기입니다. 누액감지기(센서)에서 발생한 경보 신호를 배선 공사 없이 무선으로 전송해 대규모 설비에서도 설치 부담을 줄이며, 송신기 자체 경보(램프/부저) 기능으로 현장에서 즉시 상황을 확인하고 초기 대응을 지원합니다. 다구역·대형 플랜트 등 확장성과 유지보수 효율이 중요한 현장에 적합한 송신 솔루션입니다.

슬롯 모듈 구조로 최대 44채널 확장 | 배선 없이 무선 전송 및 현장 경보 지원

특 징 (Features)

● 무선 경보 전송: 누액 감지 신호를 무선으로 전송하여 복잡한 배선 공사를 최소화합니다.

● 현장 경보 지원: 수신기로 신호를 보내는 것과 동시에 송신부에서도 램프/부저 경보가 동작해 즉시 확인이 가능합니다.

● 감도 조절 지원: 현장 조건에 맞게 센서 감도를 조절하여 오작동을 줄이고 안정적인 운용을 돕습니다.

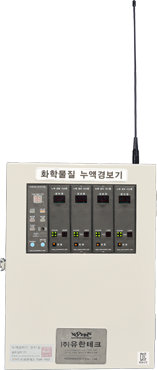

● 높은 확장성(최대 44채널): 카드(슬롯) 방식으로 필요 채널만 추가 구성할 수 있어 대형 설비에 유리합니다.

● 유지보수 효율: 모듈 단위 구성으로 점검·교체가 용이해 운영 비용과 다운타임을 줄이는 데 도움을 줍니다.

● 표준 디자인 적용: 유한테크 표준 누액 경보 수신기(YH-200L 시리즈)와 톤을 맞춰 시스템의 통일성을 제공합니다.

제품 사양 (Specification)

항 목	규 격
모 델 명	YH-RF500L TX (카드타입 무선 누액 경보 송신기)
사용 전원	AC 220V 60Hz
소비 전력	Max 30W
전원 표시	황색 램프 점등 (Power ON)
경보 표시	적색 램프 점등 (Alarm Activation)
사용 온습도	-20˚C~60˚C / 0~80% RH
부 져 음	70dB 이상 (1M 거리 기준)
주 파 수	• 447.8625 ~ 447.9875Mhz BAND (데이터 전송용 / 11채널) • 447.2625 ~ 447.5625Mhz BAND (안전시스템용 / 25채널)
수신 감도	-117 dBm (송신전력: +10 dBm)
전송 거리	1000m 이상 (Line of Sight 기준 100% 수신 성공, 4,800bps)
안 테 나	SMA TYPE ANTENNA (외장형)
사용채널 수	1~44CH (다채널 확장 가능)
예비 전원	• NI-Cd Battery 24V/1300mA (6 채널 이하) : 최대 약 90분 사용 • NI-Cd Battery 24V/1300mA (10 채널 이하) : 최대 약 70분 사용 • NI-Cd Battery 24V/2600mA (20 채널 이하) : 최대 약 66분 사용

♣ 방폭 및 경광등 옵션에 따라 크기가 변동될 수 있습니다. (안테나 크기 제외)

🏭

누액감지기 현장 설치 사례 확인

실제 산업 현장에 적용된 누액감지기 설치 사례를 확인하고, 귀사 설비 조건에 맞는 구성 및 적용 상담을 받아보세요.

⏰ 평일 09–18 상담 가능

📞 전화 상담 💬 설치 사례 보러가기

제품 도면 (Dimension)

YH-200L 설치 치수 및 외형도

회로수	Dimensions
1~2회로	H: 207 x W: 370 mm
3~4회로	H: 293 x W: 400 mm
5~6회로	H: 379 x W: 400 mm
7~8회로	H: 465 x W: 400 mm
9~10회로	H: 551 x W: 400 mm
11회로 이상	별도 주문 제작 (Custom)
