방폭기기는 폭발위험장소에서 가스 또는 분진 폭발사고를 예방하기 위한 기기로써 폭발위험장소 LEVEL에 따라서 적절한 방폭형 전기기계기구를 설치해야 합니다. 방폭형기기는 설치 기준을 준수하여 설치하는 것이 매우 중요합니다.

방폭기기의 종류에는 내압 방폭구조라는 것이 있습니다. 이것은 용기내 폭발시 용기가 폭발압력을 견디며, 접합면 및 개구부를 통해 외부에 인화될 우려 없는 구조를 일컫습니다. 이와 같이 내압방폭기기는 Sealing (밀봉, 씰링)이 매우 중요합니다. Sealing Fitting의 설치가 부적합 경우에는 방폭기능을 상실하게 됩니다.

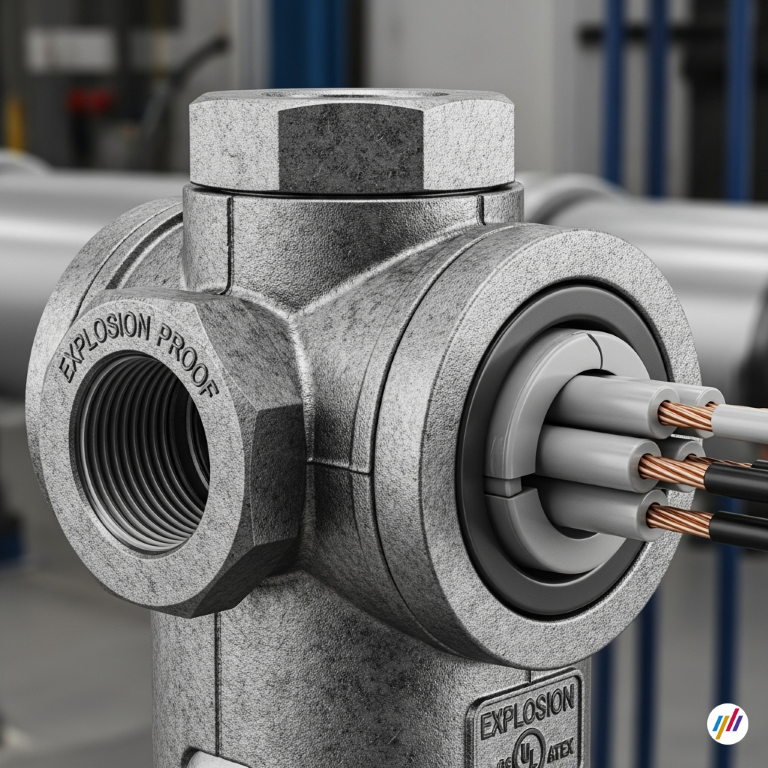

Sealing Fitting 이란?

Sealing fitting이란 방폭전기계, 기구 등에 접속되는 전선관이 방폭성능을 잃지 않도록 하는 장치이다.
방폭 전기기계, 기구등에 접속되는 전선관에는 30cm이내에서 실링피팅을 설치해야 하며 내압형 방폭기기의 실링피팅 간격은 50mm 이하가 되도록 설치해야 한다.

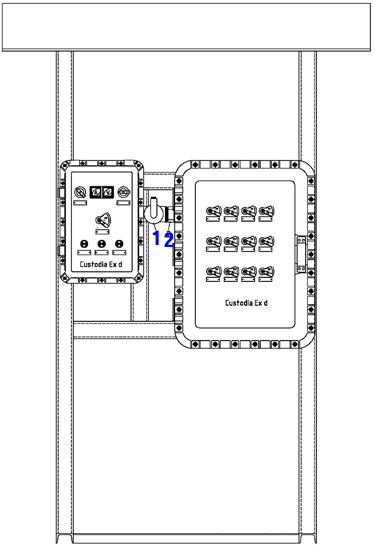

내압형 방폭기기의 Sealing Fitting 간격이 50mm 이하 설치, 유지해야 합니다.   <법적근거(KS C IEC 60079-14)>

50mm 기준이 있는 이유는 50mm 간격 기군이하로 설치된 경우 폭발이 진행될 경우 화염이 다음 구간으로 연속하여 화염과 폭발이 전파된다는 이론입니다. 그 기술적 간격 길이의 기준은 50mm로 제시되고 있습니다.

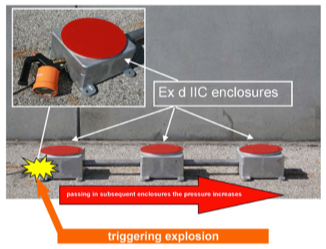

위 규칙의 규정을 준수하지 않는 결과, 밀봉 피팅과 같은 밀봉 장치를 사용하지 않으면 화염이 전파되고 결과적으로 상자 내부 및 시스템과 직접 관련된 상자로 폭발이 발생합니다.

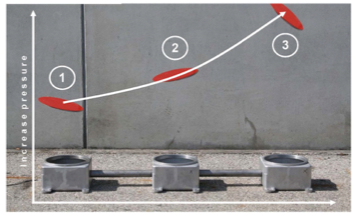

아래 그림과 같이 압력이 증가합니다.

1 단계에서 첫 번째 폭발이 발생하고 밀봉 피팅이 없기 때문에 다음 인클로저로 퍼집니다.

2 단계 동안 압력이 증가하여 두 번째로 더 큰 전력이 폭발합니다.

이 폭발은 다음 격납 장치 3 단계에서 확산되어 폭발력이 추가로 증가하는 후속 폭발을 일으 킵니다.

적절한 밀봉 장치가 없으면 사람과 재산에 심각한 피해를 입힐 수 있습니다.

밀봉 장치 (밀봉 장치)가 인클로저와 다른 장치 사이에 화염을 전파하지 않도록 특정 보호 기능을 수행하려면 제조업체에서 제공하는 모든 사용 및 유지 관리 요구 사항을 준수하여 기능을 보장해야 합니다.

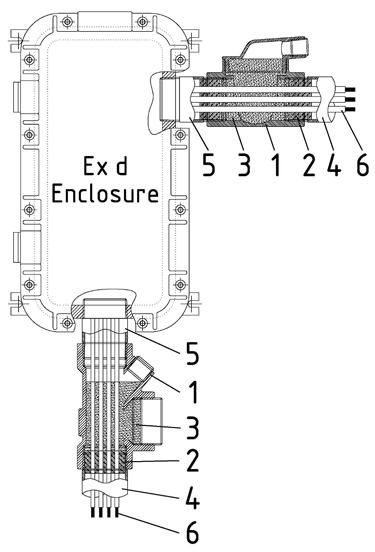

아래 다이어그램에 설명 된대로 올바른 조립은 EYS 씰링 피팅을 수직으로 설치하는 것입니다. 반면 EZS 수평은이 유형의 커플 링을 수평으로 설치할 수도 있지만 충전 입구를 회전 할 수있는 설계 덕분에 그것은 수직에 따라서 특정 실란트로 채우기를 용이하게합니다.

완벽하게 조립 된 상태로 공급되는 장비 세트에 조인트가 설치된 경우, 제조업체는 표준 EN 60079-14 IEC 60079-14의 조항에 따라 테스트 후 공장으로 배송되기 전에 밀봉 피팅을 설치하고 채워야합니다.

실링 피팅은 상부(위로)방향으로 설치한다.
물이 유입되지 않는 구조로 설치해야 하며 필요시 드레인 피팅을 설치한다.
실링 피팅의 플러그는 육각 렌치와 같은 전용공구를 사용한다.

1종장소와 비위험지역의 경계를 관통하는 전선관에는 어느 한쪽의 전선관에 실링처리.
지중전선관의 돌출부 실링: 1종 장소의 지중을 1종장소의 연속으로 취급하여 경계면에 실링처리. (지중이란 땅을 뚫고 들어갔을 때, 그 안 부분 의미)

• 경계면 실링 생략

1. 유니온, 커플링, 박스 또는 피팅이 없는 금속전선관이 경계면 양쪽 30cm이내에서 피팅을 사용하지 않고 1종 장소를 관통하는 경우 실링 생략 가능
2. 유니온, 커플링, 박스 또는 피팅이 없는 금속전선관이 경계면의 양쪽 30cm이내에서 피팅을 사용하지 않고, 2종 장소를 관통하여 비 방폭지역에서 단말 처리되는 경우 실링 생략 가능
